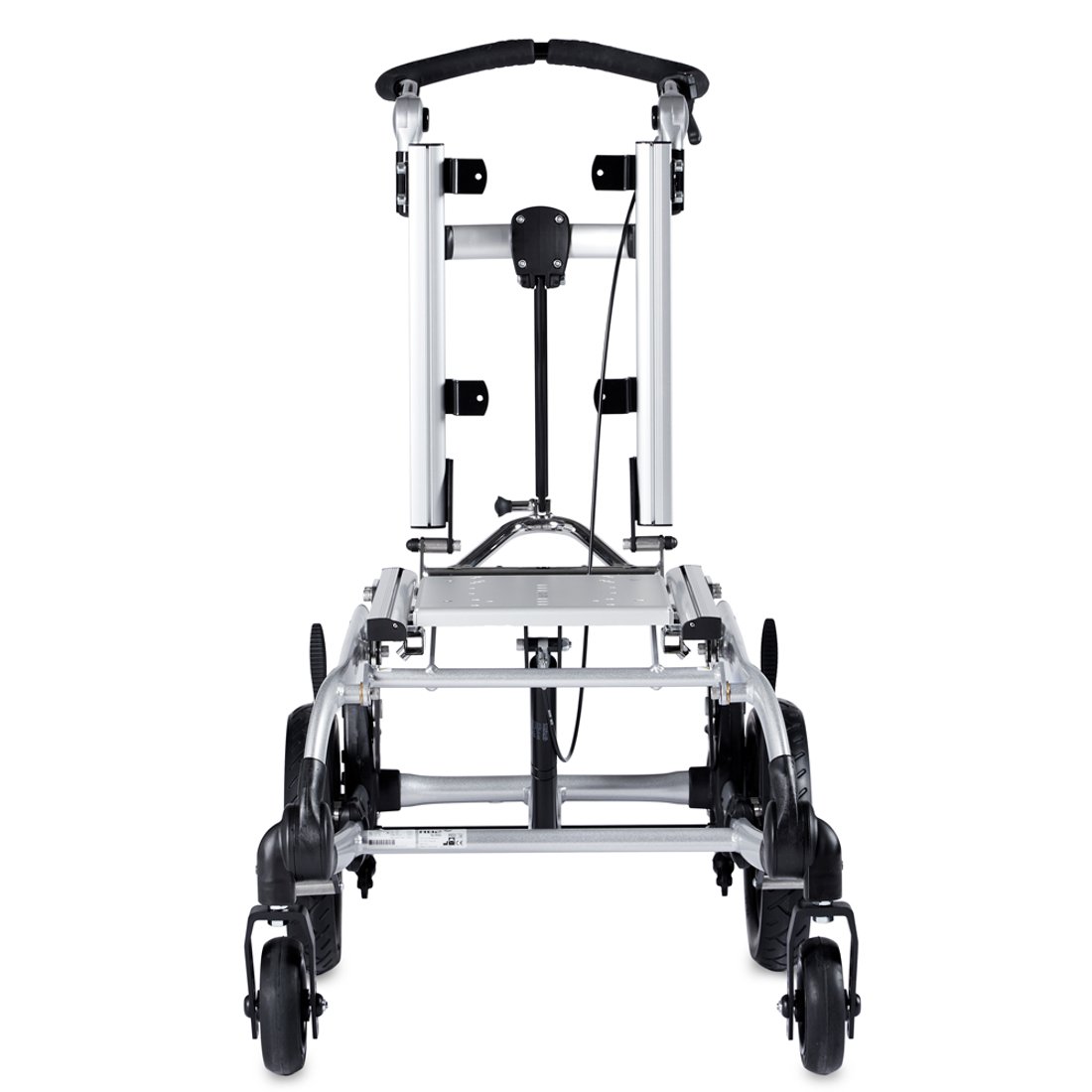

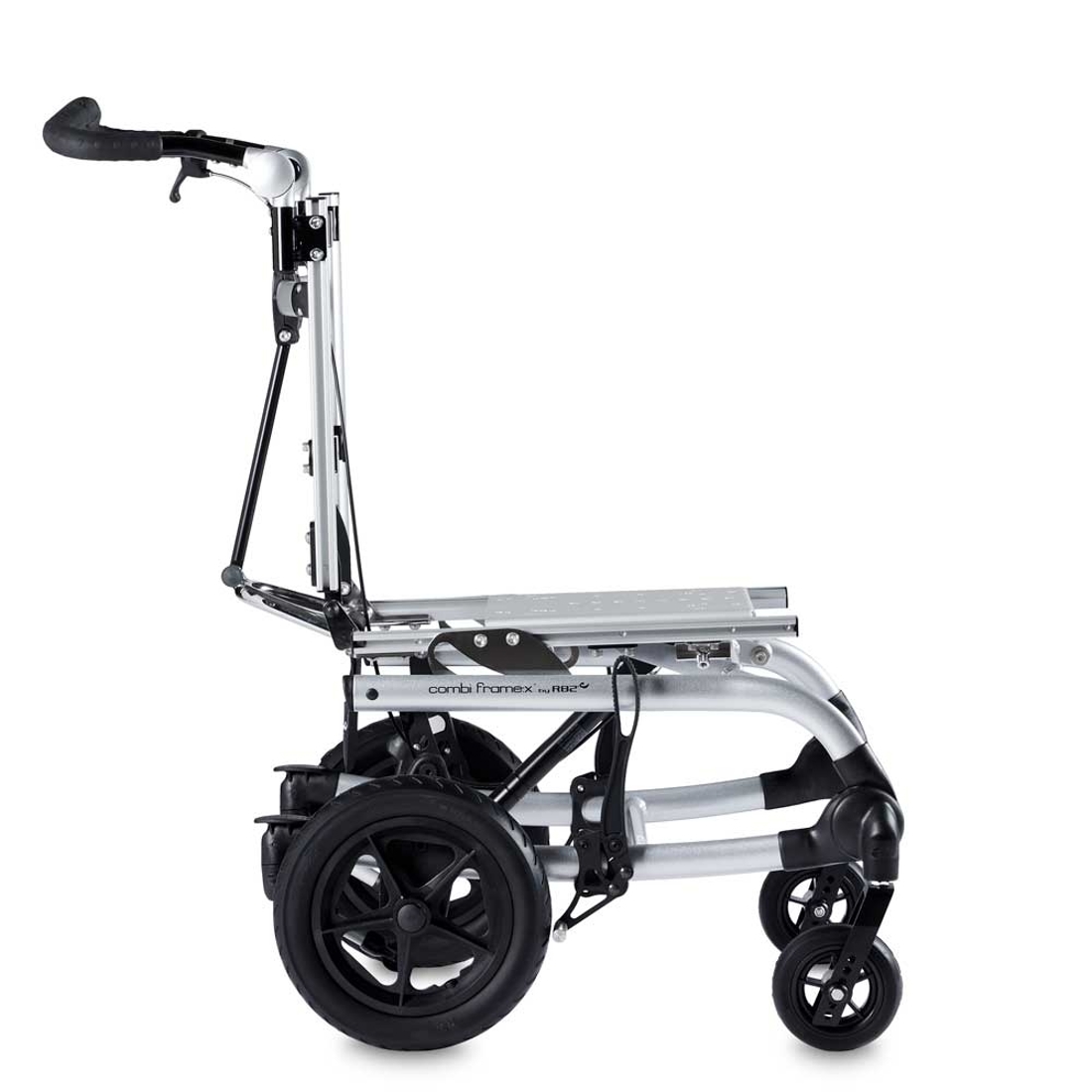

R82 Combi Frame:x understell
Et unikt rullestolunderstell til individuelt tilpassede sittesystemer. Prisforhandlet, NAV-avtale for Moduloppbygde sittesystemer, DK 1 og 2.
Combi Frame:x er et understell som er ideelt til både inne- og utendørsbruk. De mange mulighetene understellet gir er praktisk både for bruker og ledsager.
Understellet er krasjtestet og godkjent for bruk i bil. Combi Frame:x fås med bakhjul på enten 12½", 20", 22" eller 24" og forhjul på 6".
Prisforhandlet til x:panda med 12,5 eller 22" hjul.
Standard konfigurasjon
Combi Frame:x - Standard prisforhandlet utførelse
- 12" eller 22" hjul
- Wombat fotbrett
- Adapter til x:panda
Egenskaper
Kompatibel med flere sete- og ryggsystemer
Combi Frame:x passer til flere ulike seter og rygger, deriblant x:panda.
Tilt-in-space
Tiltfunksjonen er 40° bakover, noe som betyr at det kan oppnås en reell hvilestilling i stolen. Ryggvinklingen er på 30° og kan innstilles slik at bruker kan sitte med mer eller mindre flektert hofte.
Fast montering eller adapter
Mange forskjellige seter kan monteres på CombiFrame:x. Montering kan skje direkte på understellet eller ved bruk av adapter (R82 seter).
Sikker transport
Combi Frame:x er testet og godkjent for transport i bil iht. til ISO 7176-19. Kan benyttes med setesystemer som er godkjent iht. ISO 16840-4.
Varianter
| Combi Frame:x , str. 1 | Combi Frame:x , str. 2 | Combi Frame:x , str. 3 | Combi Frame:x , str. 4 | |
|---|---|---|---|---|
| Artikkelnummer | 3298145 (12.5" hjul), 3298147 (22" hjul) | 3298245 (12.5" hjul), 3298247 (22" drivhjul) | 3298345 (12.5" hjul), 3298347 (22" hjul) | 3298447 (22" hjul) |
| HMS art. nr. | 294646(12.5" hjul), 294643 (22" hjul) | 294647 (12.5" hjul), 294644 (22" drivhjul) | 294648 (12.5" hjul), 294645 (22" hjul) | 294649 (22" hjul) |
| Bredde grunnplate (mm) | 220 | 270 | 320 | 370 |
| Bredde mellom hjul (mm) | 440 | 490 | 540 | 610 |
| Fotplate til adapter plate (mm) | 100-250 | 100-250 | 180-330 | 180-330 |
| Grunnplate (bredde x dybde) (mm) | 220x250 | 270x300 | 320x350 | 370x400 |
| Høyde sammenslått (mm) | 550 | 550 | 550 | 550 |
| Lengde sammenslått (mm) | 800 | 800 | 840 | 940 |
| Maks belastning (kg) | 100 | 100 | 100 | 100 |
| Maks belastning ved transport (kg) | 100 | 100 | 100 | 100 |
| Maks godkjente totalvekt (kg) | 124 | 125 | 126 | 129 |
| Minste venderadius (mm) | 600 | 600 | 600 | 600 |
| Rett setevinkel (°) | 0-40 | 0-40 | 0-40 | 0-40 |
| Rygghøyde (mm) | 430 | 470 | 570 | 670 |
| Ryggvinkel (°) | 0-30 | 0-30 | 0-30 | 0-30 |
| Setehøyde, foran (mm) | 430, 460, 490 | 430, 460, 490 | 430, 460, 490 | 430, 460, 490 |
| Statisk stabilitet nedoverbakke (°) | 9 | 9 | 9 | 9 |
| Statisk stabilitet oppoverbakke (°) | 9 | 9 | 9 | 9 |
| Statisk stabilitet sideveis (°) | 9 | 9 | 9 | 9 |
| Total bredde (mm) | 580 | 630 | 680 | 730 |
| Total høyde (mm) | 900 | 940 | 1040 | 1140 |
| Total lengde (mm) | 830 | 830 | 830 | 830 |
| Vekt (kg) | 22 | 23 | 24 | 27 |
| Vekt uten drivhjul (kg) | 19 | 20 | 21 | 24 |
Rengjøringsinstruksjoner
CE merke
Tilbehør
Dokumenter
Nedlasting av brukermanualer er kun ment for hensiktsmessige formål. De aktuelle produktene kan endres uten forvarsel, og leserens skjønn anbefales for å sikre samsvar mellom produktversjon og artikkelnummer mot riktig oversettelse i brukermanualen.
Videoer
Justering av setehøyde
Justering trommelbrems
Montering av sete og justering av rygg
