R82 Multi Frame understell
Innovativt, lett i vekt og enkelt å manøvrere. Prisforhandlet, NAV-avtale for Moduloppbygde sittesystemer, DK 1 og 2.
Multi Frame passer til alle størrelser av x:panda. Det er et lettkjørt understell, og innstillingsmulighetene for sittevinkel og høyde er enkle å justere for å møte brukerens behov.

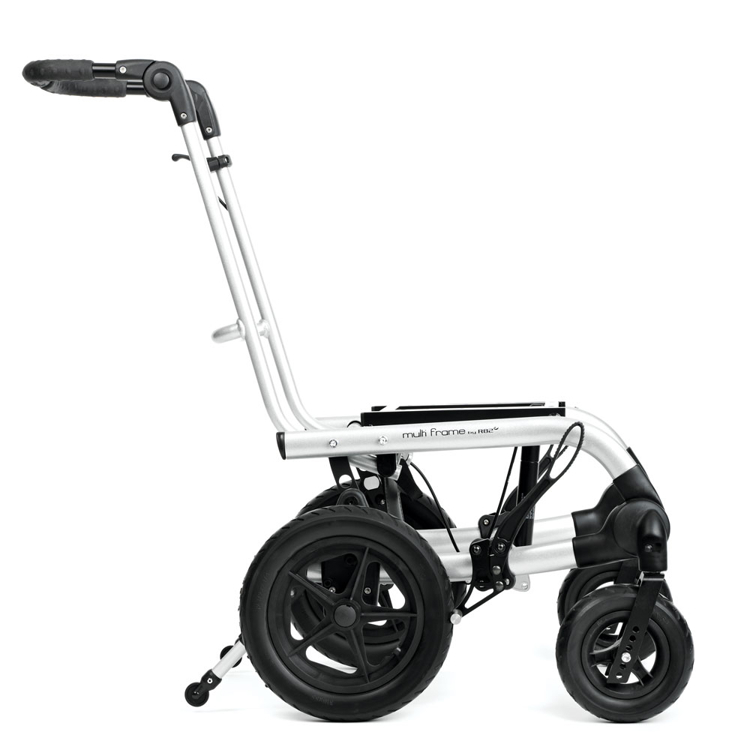

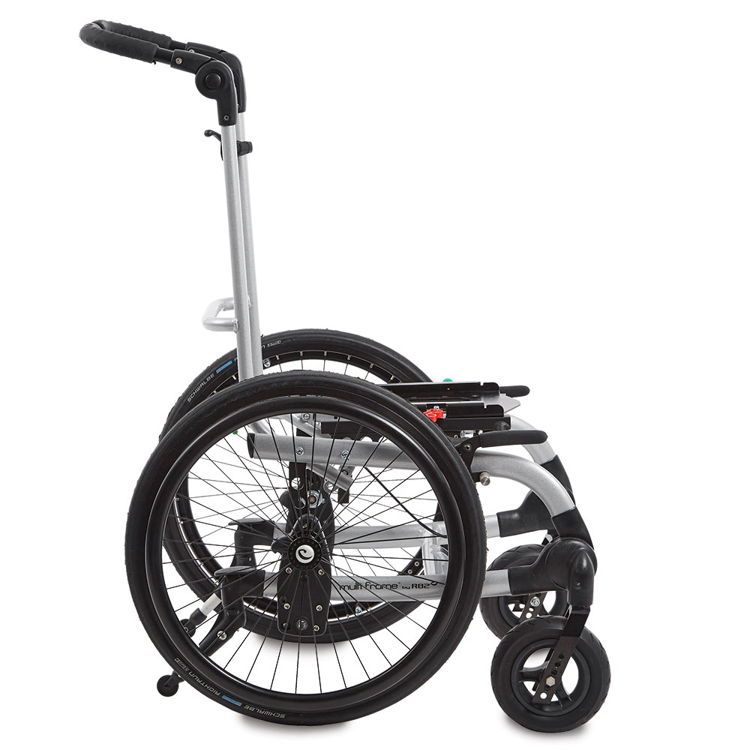

Det er lett i vekt (10 kg), har vinkeljusterbar kjørebøyle og kompakte hjul. Velg mellom 12" eller 22" hjul.
Standard konfigurasjon
Multi Frame til x:panda - Standard prisforhandlet utførelse

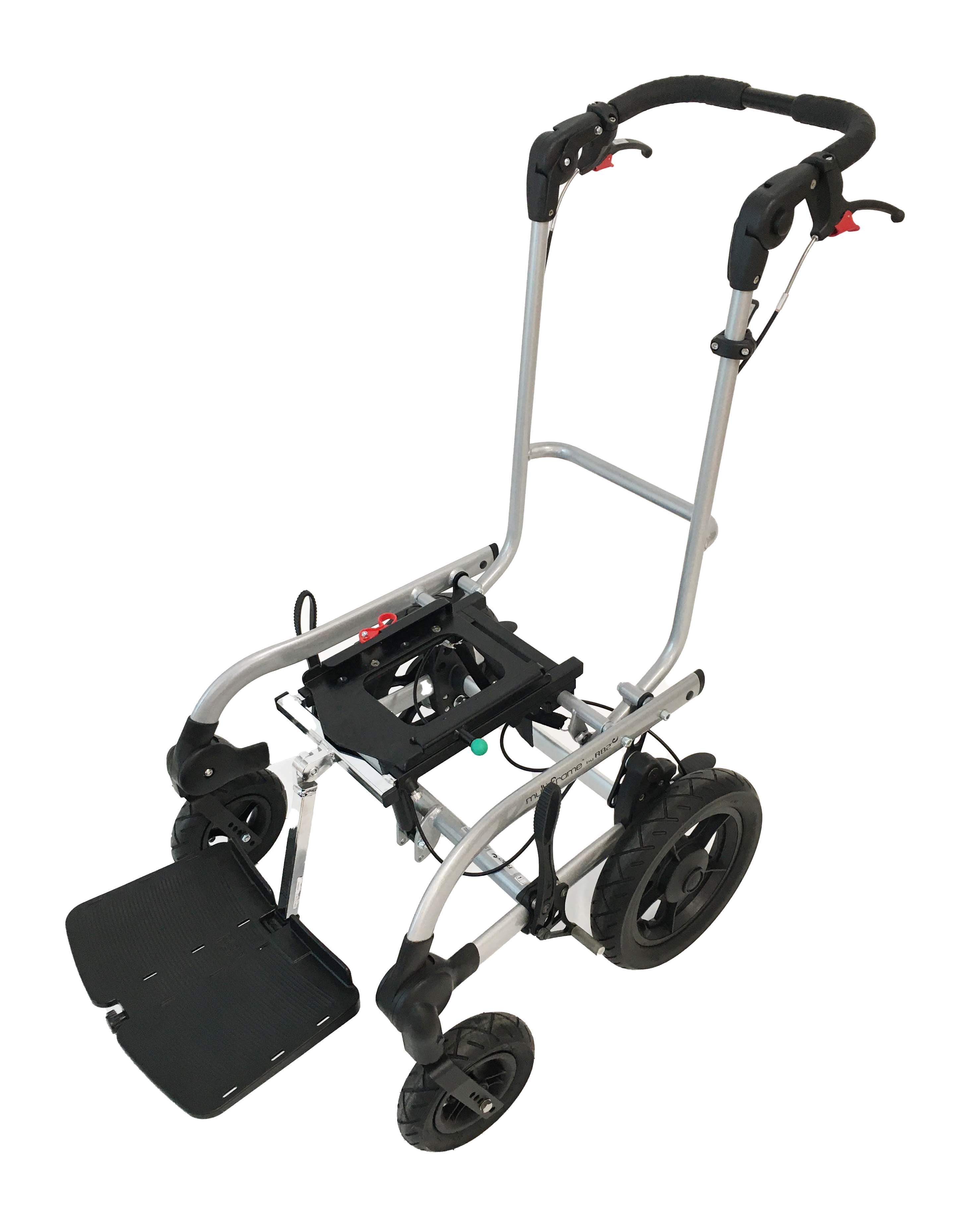

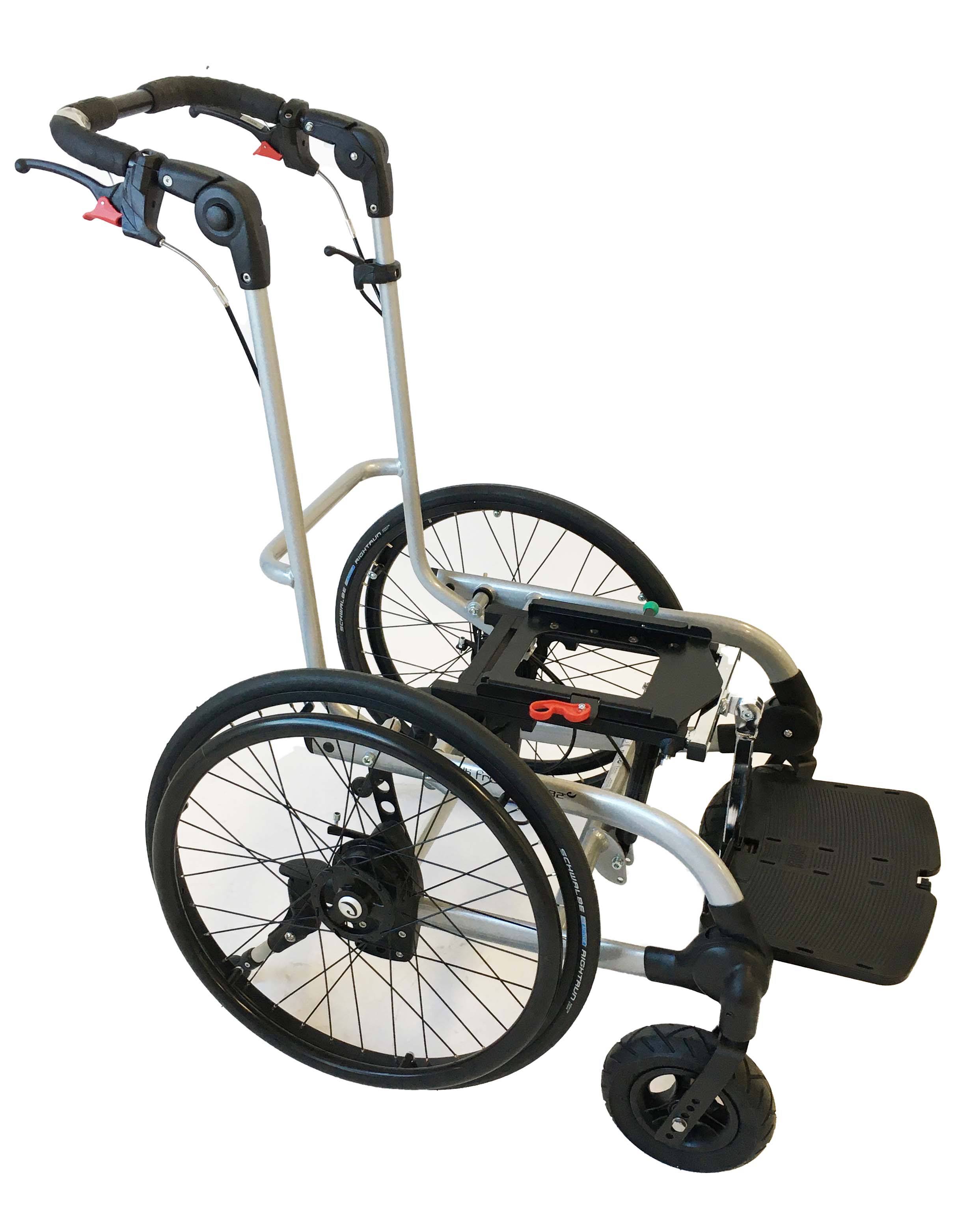

- 12 eller 22" hjul
- Adapter x:panda str. 1, 2 og 3
- Wombat fotbrett
- Fotbrettstang 29 cm (str. 1-2) eller 35 cm (str. 3)
Egenskaper
Sittesystemer
x:panda kan montere på MulitFrame. Merk at x:panda str. 3 og 4 kan monteres uten bruk av adapter.
Passer andre typer seter
Multi Frame kan monteres med seteenheter fra andre leverandører forutsatt at disse har lignende design og oppfyller krav til relevant standard.
Sikker transport
Testet og godkjent for bruk i bil iht. ISO 7176-19
Varianter
| Multi Frame str. 1 | Multi Frame str. 2 | Multi Frame str. 3 | |
|---|---|---|---|
| Artikkelnummer | 3297100 (12" hjul), 3297101(22" hjul) | 3297200(12" hjul), 3297201(22" hjul) | 3297300(12" hjul), 3297301(22" hjul) |
| HMS art. nr. | 294692 (12" hjul), 294690 (22" hjul) | 294694(12" hjul), 294691(22" hjul) | 294695(12" hjul), 294693(22" hjul) |
| Bredde mellom 22" hjul med trommelbrems (mm) | 430 | 480 | 530 |
| Bredde mellom 22" hjul uten trommelbrems (mm) | 440 | 490 | 540 |
| Drivring diameter (mm) | 480 | 480 | 480 |
| Fotplate til adapter plate (mm) | 50-340 | 50-340 | 50-340 |
| Høyde sammenslått med 12,5" bakhjul (mm) | 470 | 470 | 470 |
| Høyde sammenslått med 22" bakhjul (mm) | 560 | 560 | 560 |
| Høyde sammenslått uten bakhjul, midtre posisjon (mm) | 400 | 400 | 400 |
| Innvendig bredde (mm) | 340 | 390 | 440 |
| Lengde håndbøyle (mm) | 225 | 225 | 225 |
| Lengde med 12,5" hjul (mm) | 640 | 640 | 690 |
| Lengde med 22" hjul (mm) | 750 | 750 | 800 |
| Lengde sammenlagt med 22" hjul (mm) | 850 | 850 | 850 |
| Lengde sammenslått med 12,5" bakhjul (mm) | 730 | 730 | 730 |
| Lengde sammenslått med 22" bakhjul (mm) | 850 | 850 | 850 |
| Maks belastning (kg) | 100 | 100 | 100 |
| Maks belastning (kg) | 115 | 115 | 115 |
| Maks belastning ved transport (kg) | 100 | 100 | 100 |
| Rett setevinkel (°) | 0 - 30, 35, 40 | 0 - 30, 35, 40 | 0 - 30, 35, 40 |
| Ryggbredde, innvendig (mm) | 245 | 295 | 345 |
| Setehøyde, foran (mm) | 395, 425, 455 | 395, 425, 455 | 395, 425, 455 |
| Total bredde med 12,5" hjul (mm) | 590 | 640 | 690 |
| Total bredde med 22" hjul (mm) | 590 | 640 | 690 |
| Total bredde, 22" hjul & trommelbrems (mm) | 430 | 480 | 530 |
| Total høyde, kjørebøyle 15° (mm) | 915 | 915 | 915 |
| Total høyde, kjørebøyle 30° (mm) | 850 | 850 | 850 |
| Vekt enhet med 22" luftfylte hjul foran/bak (kg) | 14 | 14 | 14 |
| Vekt med 12.5” drivhjul og kompakte svinghjul (kg) | 13 | 13 | 13 |
Rengjøringsinstruksjoner
CE merke
Tilbehør
Dokumenter
Nedlasting av brukermanualer er kun ment for hensiktsmessige formål. De aktuelle produktene kan endres uten forvarsel, og leserens skjønn anbefales for å sikre samsvar mellom produktversjon og artikkelnummer mot riktig oversettelse i brukermanualen.
Videoer
Justering trommelbrems
