Underrede R82 High-low:xo
Ett stabilt underrede idealiskt för både användaren och hjälparen
High-low:xo är konfigurerad för att matcha både användarens och hjälparens behov. Att välja mellan de olika funktionerna och tillbehören gör det möjligt att nå den bästa lösningen. En lösning som kan kompensera för begränsningar i kroppsfunktion, möjliggöra aktivitet och delaktighet, samtidigt som hänsyn tas till miljön där underredet används. Med en användarvänlig höjdinställning från golv till bordshöjd hjälper det dessutom att optimera arbetsförhållandena för hjälparen.

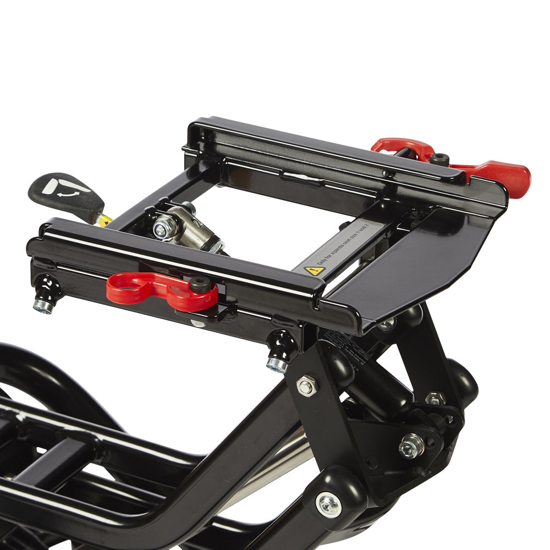

Inneunderedet finns i 3 storlekar och uteunderredet i 2 storlekar. Båda levereras som standard med adapter för att passa olika sitsar som R82 x:panda, R82 Panda Futura och R82 Stingray.
Detaljer
Höjdjusterbar
Montering
Vinkeljusterbar
Säker transport
Varianter / Artikelnummer
| Inneunderrede, gas, storlek 1 | Inneunderrede, gas, storlek 2 | Inneunderrede, el, storlek 1 | Inneunderrede, el, storlek 2 | Inneunderrede, el, storlek 3 | Inneunderrede, hydraulisk, storlek 2 | Inneunderrede, hydraulisk, storlek 3 | Uteunderrede, gas, storlek 1 | Uteunderrede, gas, storlek 2 | Uteunderrede, el, storlek 1 | Uteunderrede, el, storlek 2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | 3189010411 (x:panda sits stl. 1-2 / x:panda shape stl. 1) 3189000411 (Panda sits stl. 1-4) | 3189020411 (x:panda sits stl. 3 / x:panda shape stl. 2) | 3189010431 (x:panda sits stl. 1-2 / x:panda shape stl. 1) 3189000431 (Panda sits stl. 1-4) | 3189020431 (x:panda sits stl. 3 / x:panda shape stl. 2) | 3189030431 (x:panda sits stl. 4 / x:panda shape stl. 3) | 3189020441 (x:panda sits stl. 3 / x:panda shape stl 2) | 3189030441 (x:panda sits stl. 4 / x:panda shape stl. 3) | 3189110311 (x:panda sits stl. 1-2 / x:panda shape stl. 1) 3189100311 (Panda sits stl. 1-4) | 3189120311 (x:panda sits stl. 3 / x:panda shape stl. 2) | 3189110331 (x:panda sits stl. 1-2 / x:panda shape stl. 1) 3189100331 (Panda sits stl. 1-4) | 3189120331 (x:panda sits stl. 3 / x:panda shape stl. 2) |
| Bakhjul höjd x bredd (mm) | - | - | - | - | - | - | - | 290x60 | 290x60 | 290x60 | 290x60 |
| Benstödsvinkel (°) | - | - | - | - | - | - | - | (-30)-30 | (-30)-30 | (-30)-30° | (-30)-30° |
| Fotplatta till adapterplatta (mm) | - | - | - | - | - | - | - | 50-290 | 50-290 | 50-290 | 50-290 |
| Framhjul höjd x bredd (mm) | - | - | - | - | - | - | - | 190x50 | 190x50 | 190x50 | 190x50 |
| Hjulstorlek (mm) | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 100/125 Ø (4/5") | 100/125 Ø (4/5") | - | - | - | - |
| Horisontell placering av axel (mm) | - | - | - | - | - | - | - | 200-210 | 255-265 | 200-210 | 255-265 |
| Höjd, ihopfälld (mm) | - | - | - | - | - | - | - | 460 | 460 | 460 | 460 |
| Längd (mm) | 655 (with 75 mm castors) | 795 (with 75 mm castors) | 660 (with 75 mm castors) | 795 (with 75 mm castors) | 795 (with 75 mm castors) | 795 (with 100 mm castors) | 795 (with 100 mm castors) | 795 (with standard solid wheels) | 800 (with standard solid wheels) | 795 (with standard solid wheels) | 800 (with standard solid wheels) |
| Max belastning (kg) | 70 | 75 | 70 | 75 | 95 | 75 | 100 | 70 | 75 | 70 | 75 |
| Max brukarvikt vid transport (kg) | - | - | - | - | - | - | - | 57 | 57 | 57 | 57 |
| Max lutning (vid användning av parkeringsbroms) (°) | - | - | - | - | - | - | - | 7 | 7 | 7 | 7 |
| Max nominell belastning (kg) | 85 | 90 | 88 | 94 | 116 | 96 | 121 | 94 | 99 | 97 | 103 |
| Min vändradie (mm) | 400 | 475 | 400 | 475 | 475 | 475 | 475 | 875 | 930 | 875 | 930 |
| Minimum användarvikt vid transport (kg) | - | - | - | - | - | - | - | 22 | 22 | 22 | 22 |
| Plan sitsvinkel (°) | (-10)-30° | (-10)-30° | (-10)-30 | (-10)-30 | (-10)-30 | (-10) - 30 | (-5) - 25 | (-10)-30 | (-10)-30 | (-10)-30° | (-10)-30° |
| Sitshöjd över golvet (mm) | - | - | - | - | - | - | - | 300-720 | 345-720 | 300-720 | 345-720 |
| Sitshöjd över golvet, 100 mm länkhjul (mm) | 200-620 | 245-620 | 200-610 | 240-610 | 300-560 | 240-600 | 300-540 | - | - | - | - |
| Sitshöjd över golvet, 125 mm länkhjul (mm) | 240-660 | 285-660 | 240-650 | 280-650 | 350-600 | 280-640 | 340-580 | - | - | - | 350-600 |
| Sitshöjd över golvet, 75 mm länkhjul (mm) | 170-590 | 215-590 | 170-580 | 210-580 | 270-530 | - | - | - | - | - | - |
| Statisk stabilitet i sidled (°) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Statisk stabilitet nedförsbacke (°) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Statisk stabilitet uppförsbacke (°) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Svängbredd (mm) | - | - | - | - | - | - | - | 1180 | 1250 | 1180 | 1250 |
| Total höjd till körbygel med standard massiva hjul (mm) | - | - | - | - | - | - | - | 1045 | 1045 | 1045 | 1045 |
| Total höjd till körbygel, 100 mm länkhjul (mm) | - | - | 1130 | 1130 | 1130 | 1130 | 1130 | - | - | - | - |
| Total höjd till körbygel, 125 mm länkhjul (mm) | - | - | 1170 | 1170 | 1170 | 1170 | 1170 | - | - | - | - |
| Total höjd till körbygel, 75 mm länkhjul (mm) | 1100 | 1100 | 1100 | 1100 | 1100 | - | - | - | - | - | - |
| Totalbredd (mm) | 560 | 620 | 560 | 620 | 620 | 620 | 620 | 660 | 700 | 660 | 700 |
| Totallängd (mm) | 670 | 830 | 670 | 830 | 830 | 830 | 830 | 1070 | 1170 | 1070 | 1170 |
| Totallängd med benstöd (mm) | - | - | - | - | 1115 | - | - | 1115 | 1190 | 1115 | 1190 |
| Vikt (kg) | 13 | 13 | 16 | 17 | 18 | 19 | 19 | 22 | 22 | 25 | 26 |
| Vikt på det tyngsta partiet (kg) | - | - | - | - | - | - | - | 18 | 18 | 21 | 22 |
High-low:xo i standardutförande
R82 High-low:xo inneunderede finns i 3 storlekar och uteunderrede i 2 storlekar.
Underrede: Pulverlackerat stål, höj- och vinkeljusterbart inkl. adapter
Färg: Svart
Broms: Centralbroms
Hjul: Inneunderrede: Plasthjul 100 mm,
Uteunderrede: Länkhjul luftpumpade 7” x 1¾”, bakhjul luftpumpade 12½” x 2¼”
Körbygel: Vinkeljusterbar (uteunderrede)
Inneunderrede hydraulisk – mått gällande "vikt", "max. nominell belastning" och "längd":
Måtten ovan är baserade på underrede i basutförande med 100 mm hjul. Andra inställningar kan resultera i andra mått. Vikter anges utan tillbehör.
Hjuldiameter: 100 mm (4")
Inneunderrede el – mått gällande "vikt", "max. nominell belastning" och "längd":
Måtten ovan är baserade på underrede i basutförande med 75 mm hjul. Andra inställningar kan resultera i andra mått. Vikter anges utan tillbehör.
Hjuldiameter: 75/100 mm (3/4")
Uteunderrede el – mått gällande "vikt", "max. nominell belastning" och "längd":
Måtten ovan är baserade på underrede i basutförande med massiva standard hjul. Andra inställningar kan resultera i andra mått. Vikter anges utan tillbehör.
Inneunderrede gas – mått gällande "total höjd till körbygel", "vikt", "max. nominell belastning" och "längd":
Måtten ovan är baserade på underrede i basutförande med 75 mm hjul. Andra inställningar kan resultera i andra mått. Vikter anges utan tillbehör.
Hjuldiameter: 75/100 mm (3/4")
Uteunderrede gas – mått gällande "total höjd till körbygel", "vikt", "max. nominell belastning" och "längd":
Måtten ovan är baserade på underrede i basutförande med massiva standard hjul. Andra inställningar kan resultera i andra mått. Vikter anges utan tillbehör.
Tillval
Storlekar

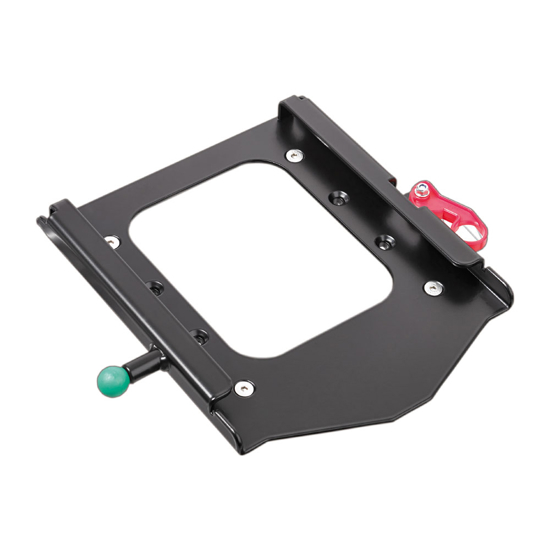

High-low:xo storlek och adapter väljs utifrån typ av sits och sitsens storlek.
Storlek 1 inneunderrede
Storlek 2 inneunderrede
Storlek 3 inneunderrede
Storlek 1 uteunderrede
Storlek 2 uteunderrede
Färg underrede
High-low:xo finns i en färg.
Svart
Hjul och broms för inneunderrede
Hjul 100 mm
Fotmanövrerad centralbroms
Hjul och broms för uteunderrede
Länkhjul 7" x 1¼"
Bakhjul 12½" x 2¼"
Fotmanövrerad parkeringsbroms
Höjdjustering
Gas
El
Hydraulik
Sitsvinkling
Justering av sitsvinkel
Dokument
Nedladdning av manualer är endast avsedda för lämpligt ändamål. Produkterna kan komma att ändras utan föregående meddelande. Läsarens diskretion rekommenderas att säkerställa överensstämmelse med produktversion och artikelnummer samt lämplig översättning.
Videos

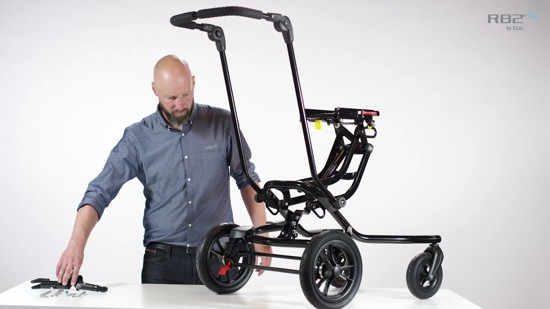

Montering av trampkloss

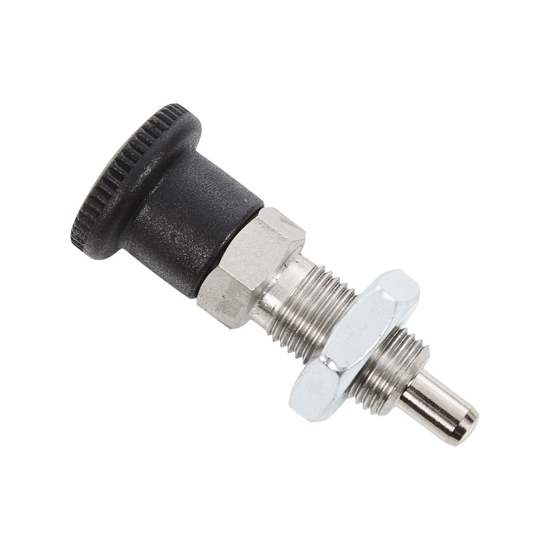

Montering av lås för höjdjustering
Montering av fotmanövrerad centralbroms
