Etac Xact

Guide för att ändra sitshöjd

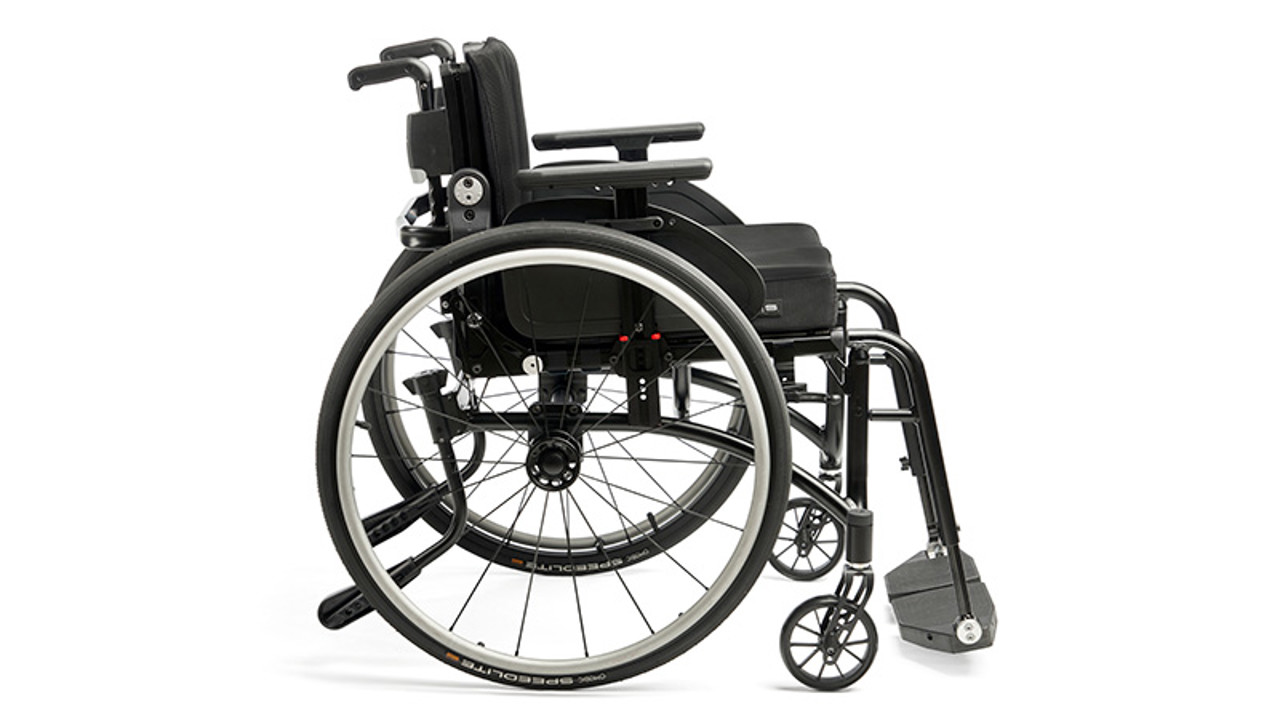

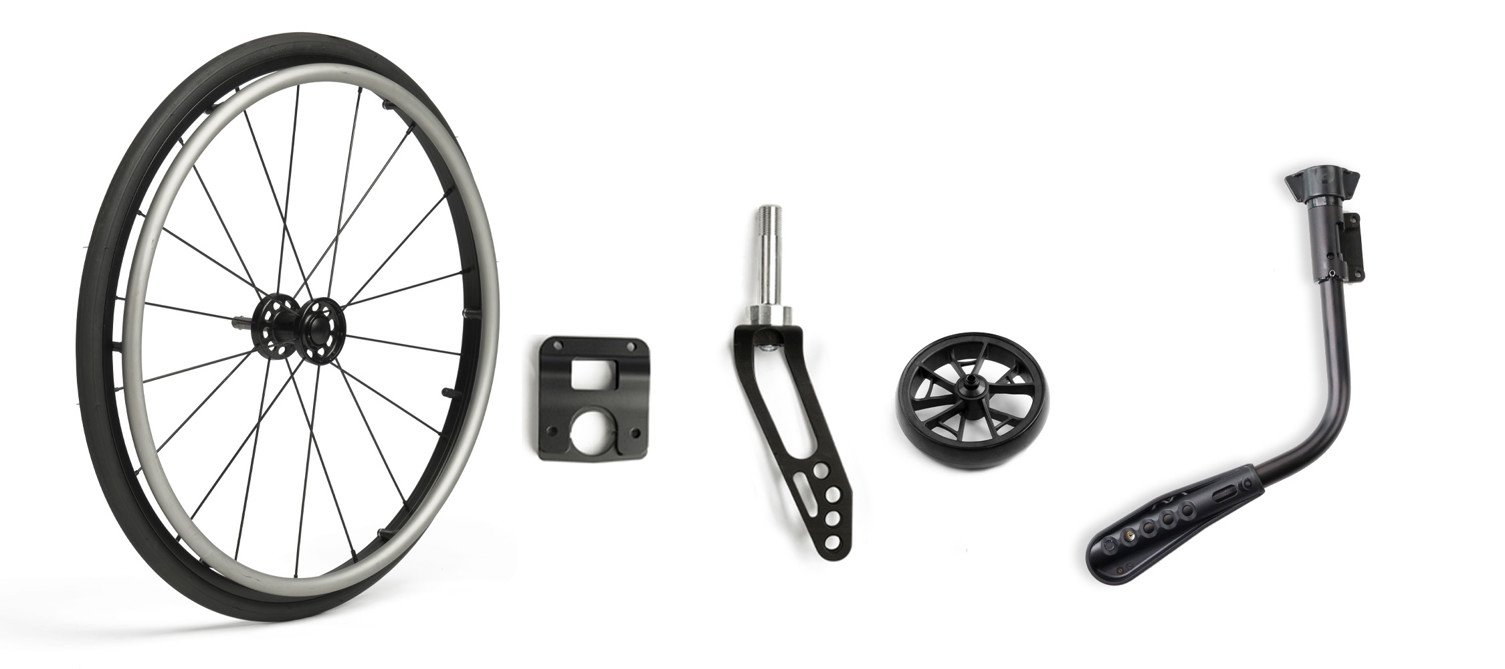

Etac Xact är anpassningsbar och erbjuder nio olika sitshöjder för att optimera användarens åtkomst till drivhjulen, samt säkerställa rätt sitshöjd vid förflyttningar. Drivhjul, bakaxelfästen, framgafflar, länkhjul och tippskydd kan bytas ut beroende på önskad sitshöjd.

/contentassets/727ec44ea09c49a8915c562995f2a467/etac-xact-side-right_800x450.jpg?width=1280&Quality=90&rmode=max&scale=down

Att tänka på vid ändring av sitshöjden på Xact

Följs dessa steg för att enkelt anpassa sitshöjden.

  • Sitsvinkeln är fixerad till 4°, vilket innebär att den främre sitshöjden alltid är 3 cm högre än den bakre sitshöjden.

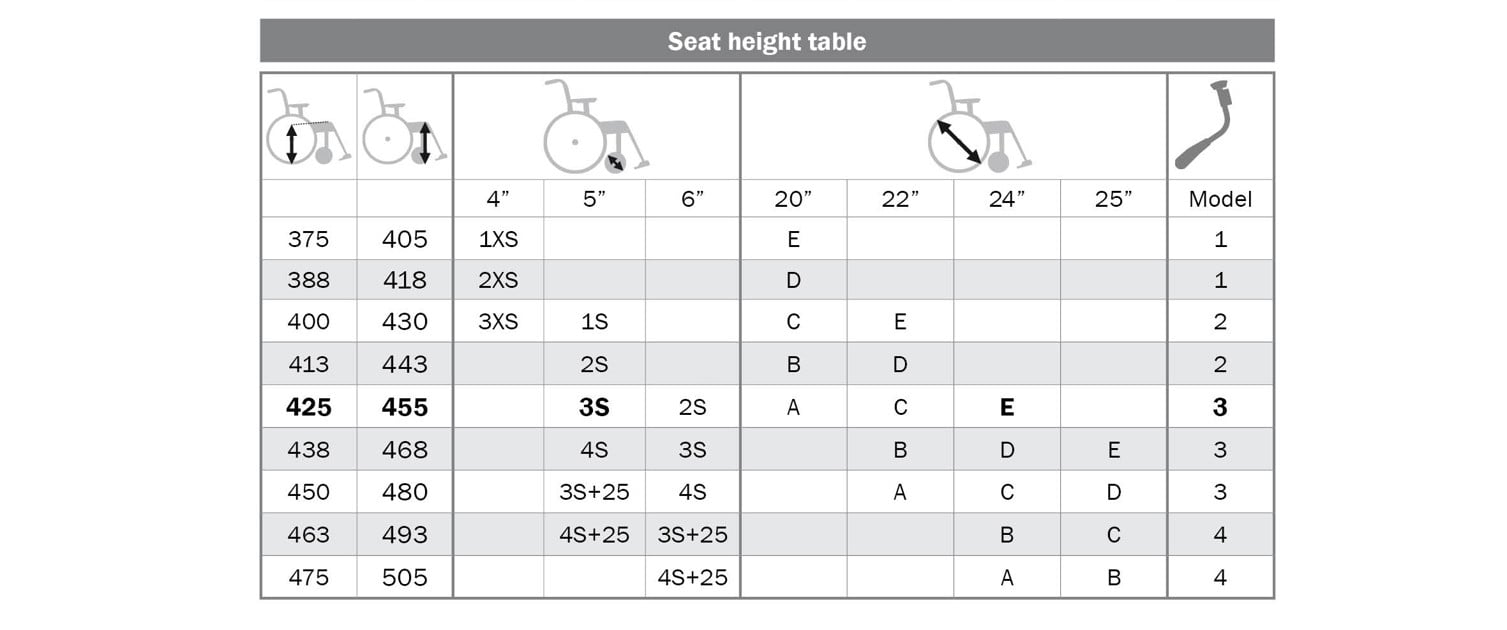

  • Titta i sitshöjdstabellen nedan och hitta den önskade sitshöjden.

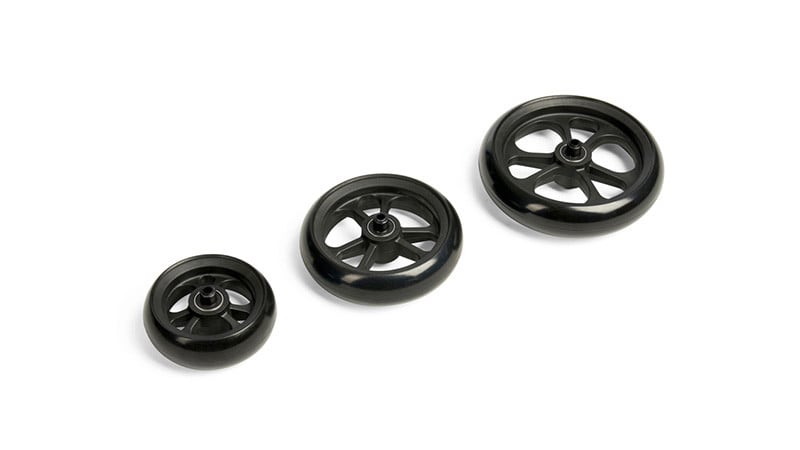

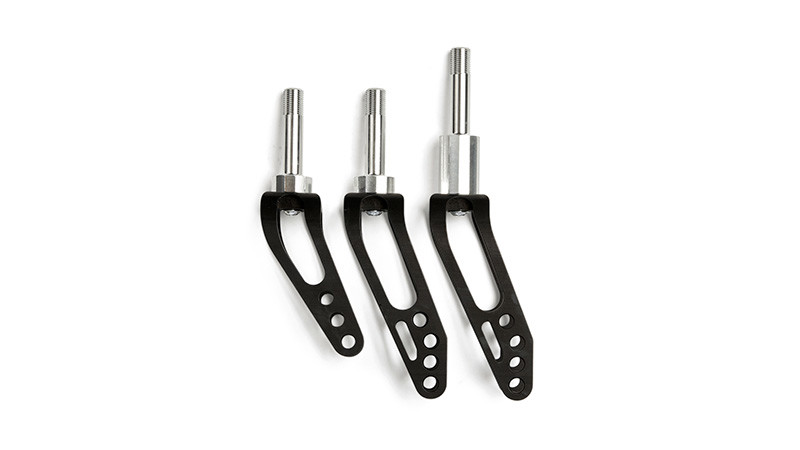

  • Tabellen visar de rekommenderade alternativen för framgafflar, länkhjul och drivhjul för varje möjlig sitshöjd. Vissa sitshöjder erbjuder endast ett möjligt alternativ, medan andra kan erbjuda flera.

Tolerans i ovanstående mått +/-10 mm.
Fler kombinationer än ovanstående kan vara möjliga.

Den bakre sitshöjden kan justeras genom att:

Maxx 3 sizes-800x450.jpg

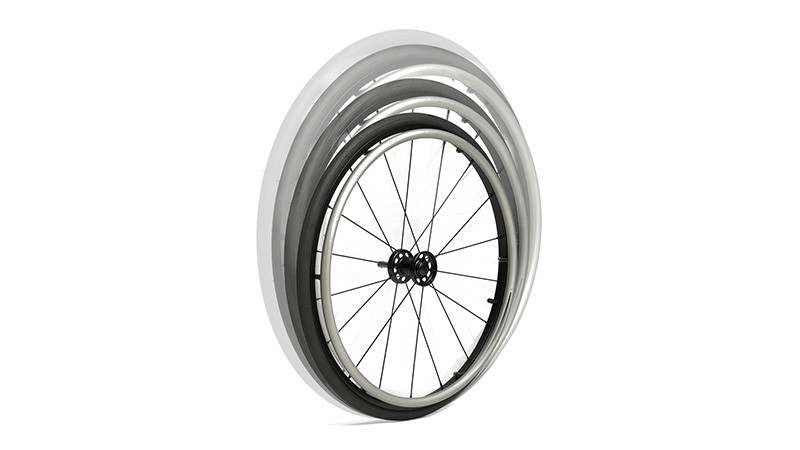

Ändra storleken på drivhjulet

Välj drivhjul (20", 22", 24" eller 25") som motsvarar ditt val av sitshöjd. Ta hänsyn till avståndet mellan sitsen och drivringen om rörligheten i axlarna är begränsad.

rear wheel brackets800x450.jpg

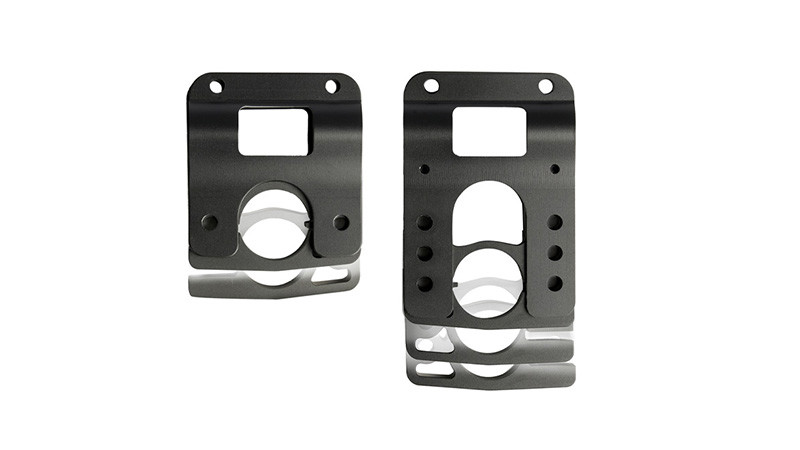

Ändra bakaxelfäste

Ditt val av sitshöjd och drivhjul avgör vilket fäste (standard eller högt) och position som krävs.

rear wheel brackets postioons-2-800x450.jpg

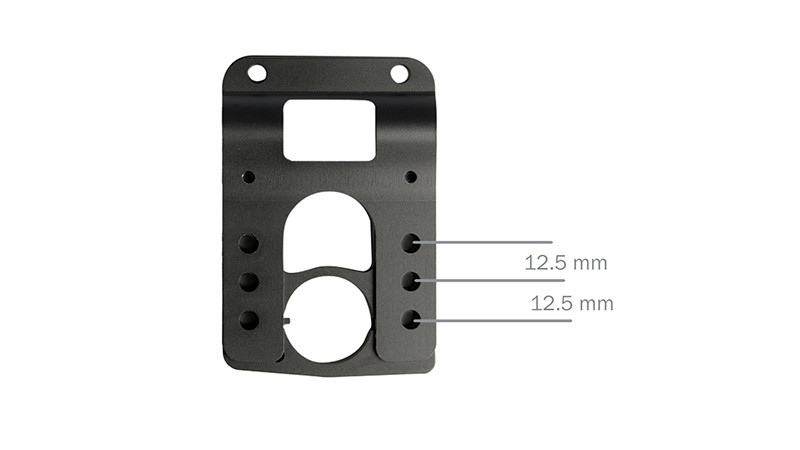

Justera drivhjulets position i bakaxelfästet

Positionerna i fästet är märkta A-E (läses nedifrån och upp), med positionerna A-C i det höga fästet och positionerna D-E i standardfästet. Avståndet mellan positionerna är 12,5 mm.

Tippskydd för olika sitshöjder


Val av tippskydd

Valet av sitshöjd avgör vilken modell av tippskydd som krävs (1, 2, 3 eller 4).

/globalassets/0-international/products/wheelchairs/campaigns/xact/seat-height-guide/manual-xact-background-800x450.jpg?width=1280&Quality=90&rmode=max&scale=down

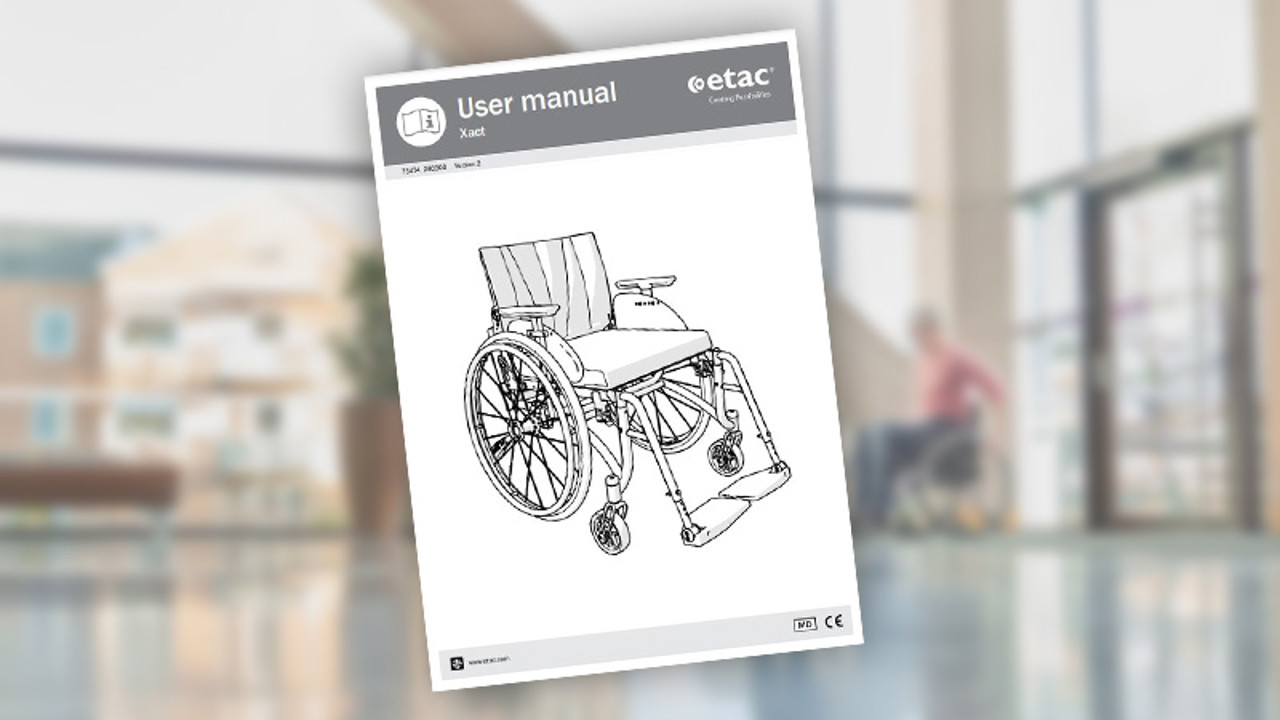

Xact användarmanual

Instruktioner om hur du ändrar sitshöjden finns i användarmanualen på sidan 23.

Hämta Xact användarmanual
