Underrede R82 Multi Frame

Multi Frame är ett innovativt och lättmanövrerat underrede med låg vikt.

Multi Frame är ett stabilt och lättmanövrerat underrede för daglig användning, kompatibelt med ett brett utbud av sittsystem. Den lättanvända tilt-in-space-funktionen ger ökad komfort och stöd, samtidigt som den är enkel att justera för både användare och vårdgivare. Underredet är utformat för att vara hållbart och enkelt att hantera, och ger en trygg bas som kan anpassas efter olika behov. Det säkerställer att användaren får rätt stöd i vardagens aktiviteter både hemma och utanför hemmet.

Hjälpmotor Lille Viking 2015 kan monteras på underrede Multi Frame stl 3 för att underlätta för hjälparen vid framdrivning.

Detaljer

Detaljer

Tiltfunktion

Tiltfunktionen är smart utformad och enkel att använda. Sitstilten är 0° - 30°/35°/40° beroende på vilken tyngdpunktsplacering man valt.
Detaljer

Sitsar och sittssystem

x:panda eller x:panda shape kan monteras på Multi Frame. Adapter gör det enkelt att koppla loss sitsen från underredet. Observera att x:panda stl 3 samt stl 4 (S och M) kan monteras på Multi Frame utan adapter.
Detaljer

Montering av sitsar från andra leverantörer

Multi Frame kan monteras med sitsar från andra leverantörer förutsatt att dessa har liknande design och klarar kraven enligt relevant standard.
Detaljer

Säker transport

Multi Frame är testad och godkänd för transport enligt standard ISO 7176-19. Multi Frame kan användas med sitsar som är testade och godkända enligt standard ISO 16840-4.

Varianter / Artikelnummer

	Storlek 1	Storlek 2	Storlek 3
Artikelnummer	31971141210 (12" transporthjul), 31971152210 (22" drivhjul)	31972141210 (12" transporthjul), 31972152210 (22" drivhjul)	31973141210 (12" transporthjul), 31973152210 (22" drivhjul)
Bredd mellan 22" hjul med vårdarbroms (mm)	430	480	530
Bredd mellan 22" hjul utan vårdarbroms (mm)	440	490	540
Drivring diameter (mm)	480	480	480
Fotplatta till adapterplatta (mm)	50-340	50-340	50-340
Höjd, ihopfälld med 12 1/2" bakhjul (mm)	470	470	470
Höjd, ihopfälld med 22" bakhjul (mm)	560	560	560
Höjd, ihopfälld utan bakhjul - mittläge (mm)	400	400	400
Ihopfälld längd med 22" hjul (mm)	850	850	850
Inre bredd (mm)	340	390	440
Längd körhandtag (mm)	225	225	225
Längd med 12½" hjul (mm)	640	640	690
Längd, ihopfälld med 12 1/2" bakhjul (mm)	730	730	730
Längd, ihopfälld med 22" bakhjul (mm)	850	850	850
Längs med 22" hjul (mm)	750	750	800
Massenhet med 22 "lufthjul och lufthjul (kg)	14	14	14
Max belastning (kg)	100	100	100
Max belastning vid transport (kg)	100	100	100
Max nominell belastning (kg)	115	115	115
Plan sitsvinkel (°)	0 - 30, 35, 40	0 - 30, 35, 40	0 - 30, 35, 40
Ryggstödsbredd, insida (mm)	245	295	345
Sitshöjd över golvet (mm)	395, 425, 455	395, 425, 455	395, 425, 455
Total bredd 22" hjul och vårdarbroms (mm)	430	480	530
Total bredd med 12,5" hjul (mm)	590	640	690
Total bredd med 22" hjul (mm)	590	640	690
Total längd, körbygel 15° (mm)	915	915	915
Total längd, körbygel 30° (mm)	850	850	850
Vikt med 12.5" hjul och massiva länkhjul (kg)	13	13	13

Multi Frame i standardutförande
R82 Multi Frame finns tillgänglig i tre storlekar med 12" alt. 22" drivhjul.

Färg: Silvermetall
Broms: Vårdarbroms
Drivhjul: Massiv 22" / 12"
Länkhjul: Massiva 7"
Körbygel: Vinkeljusterbar
Sitstilt: 0–30°/35°/40°
Tippskydd: Ingår

Tillval

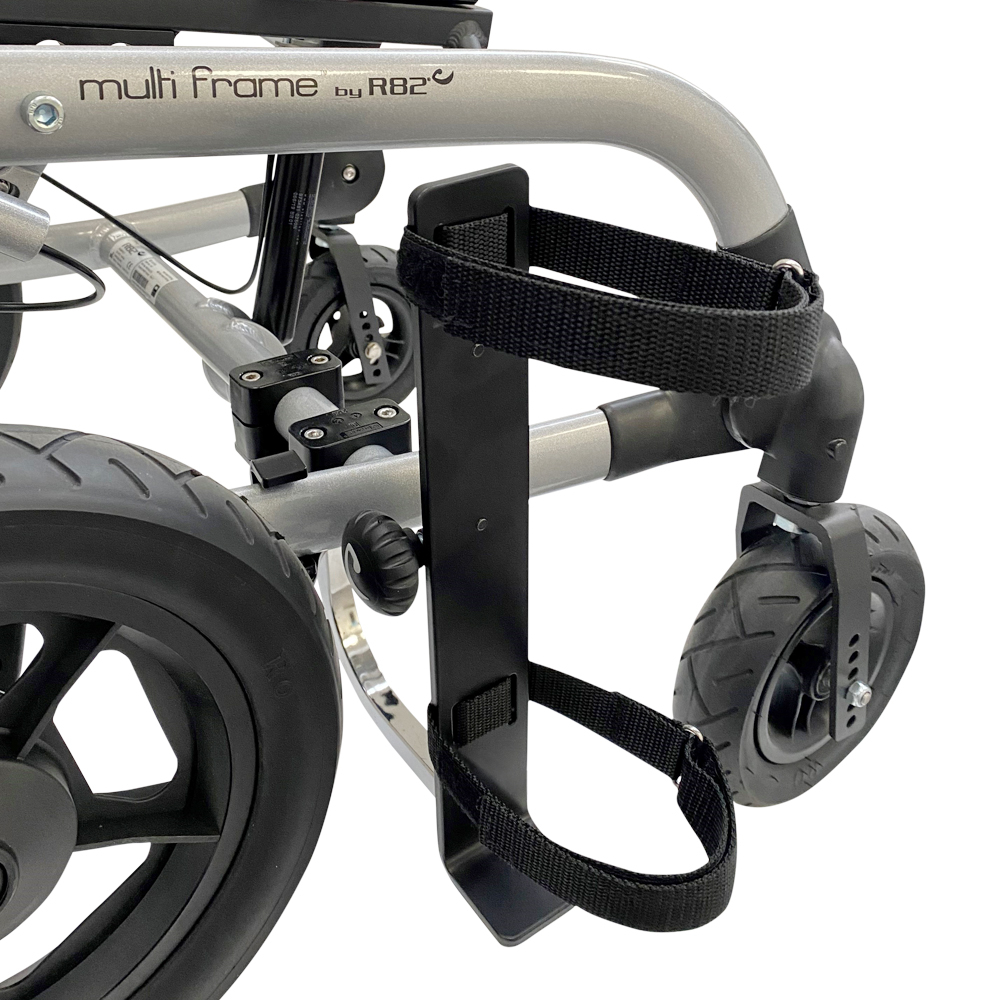

Tillbehör

Dokument

Nedladdning av manualer är endast avsedda för lämpligt ändamål. Produkterna kan komma att ändras utan föregående meddelande. Läsarens diskretion rekommenderas att säkerställa överensstämmelse med produktversion och artikelnummer samt lämplig översättning.
