R82 High-low:xo Frame

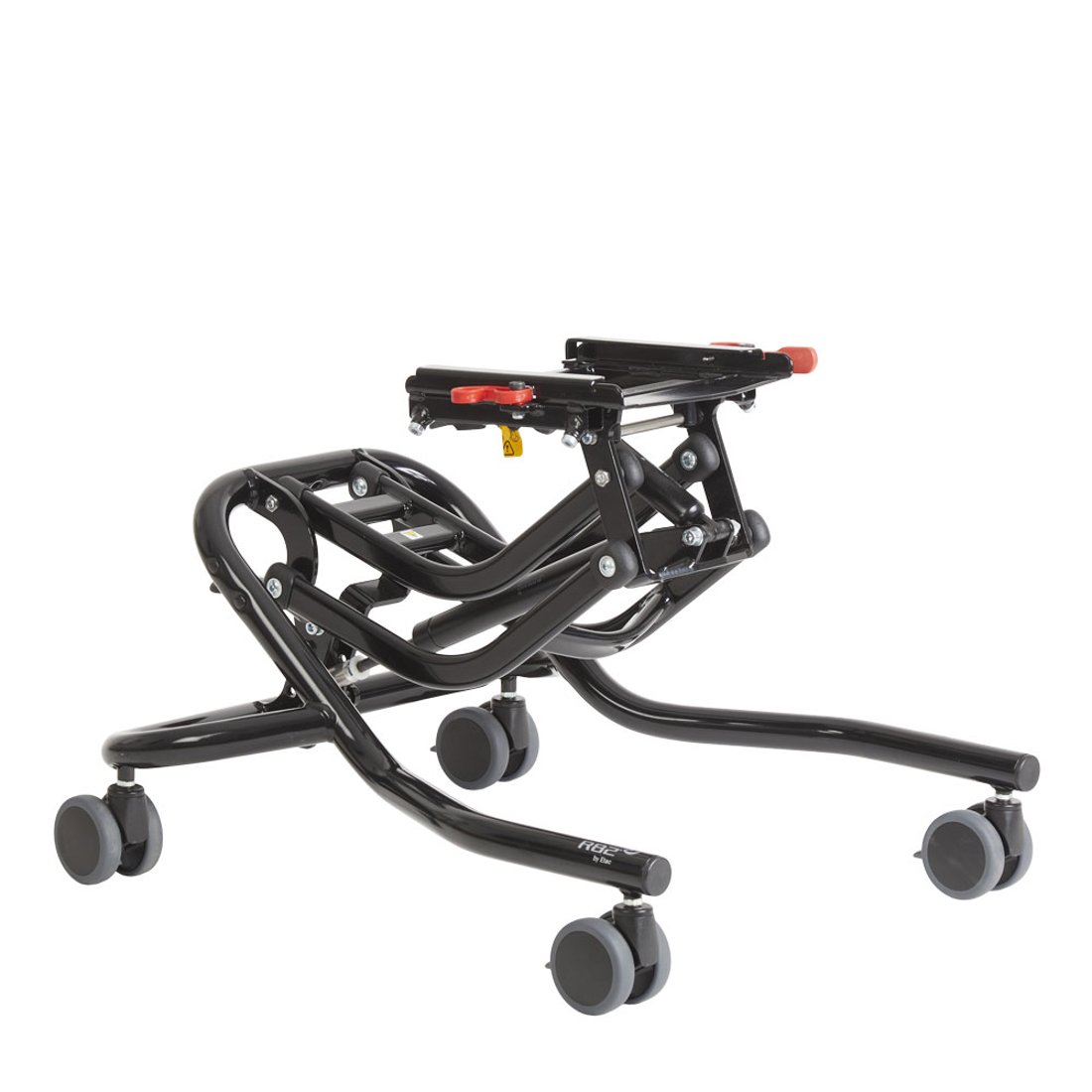

High-low:xo Frame er en stabil base med brugervenlig højdejustering fra gulv til bordhøjde

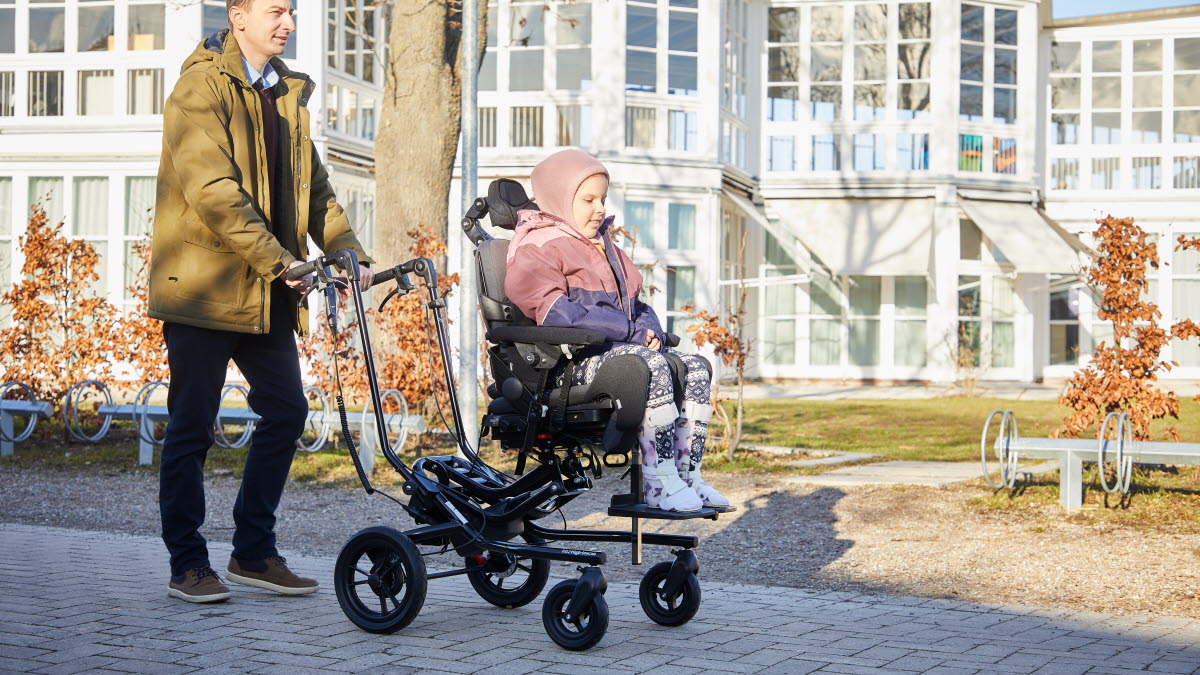

High-low:xo stellene tilbydes både som indestel med mindre låsbare hjul (75 eller 125 mm), og som udestel med store hjul og fodbremse. Stellene leveres med enten gas eller el til højdejustering. Begge stel passer til en række siddesystemer, bl.a. vores unikke sæde x:panda.
High-low:xo indestel fås i 3 størrrelser og udestel fås i 2 størrelser.
Alle High-low:xo modeller er udført i overensstemmelse med EN-12182:2012. Endvidere er High-low:xo udestel crashtestet og godkendt i forhold til ISO 7176-19.
Fordele
Højdejustering
Højden kan justeres fra gulv til bordhøjde. Stellene leveres med enten gas eller el til højdejustering.
Fast montering eller adapter

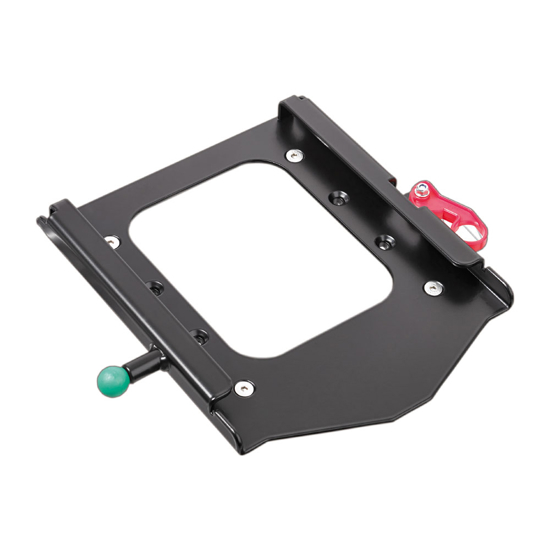

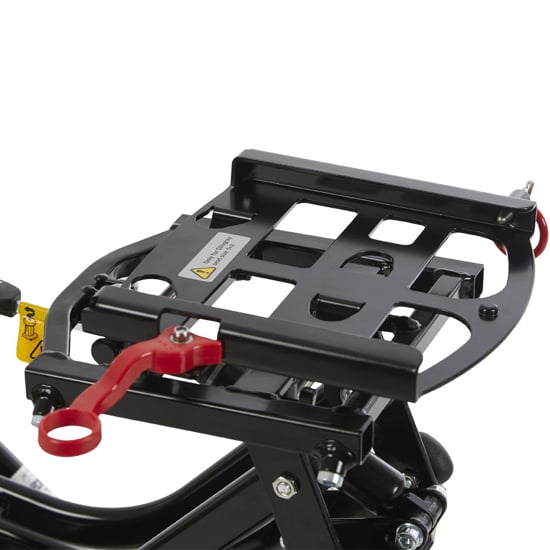

En adapter gør montering af sædet simpel og sikker og gør det nemt at skifte til et andet
sæde. Større sæder kan monteres direkte på High-low:xo.
Vinkling af sædebasen
High-low:xo kan vinkles i et interval fra -10° til 30°, Vinklingen hjælper til at positionere bruger og til at opretholde en opret position af hoved og truncus. Ydermere kan vinklingen hjælpe til at forbedre arbejdsstillingen for hjælper.
Sikker transport
High-low:xo udestel overholder ISO 7176-19, transport af børn i motorkøretøjer. High-low:xo udestel kan benyttes med sædesystemer der overholder ISO 16840-4.
Varianter og detaljer
| High-low:xo, str. 1, m. gas, indestel | High-low:xo, str. 2, m. gas, indestel | High-low:xo, str. 1, m. el, indestel | High-low:xo, str. 2, m. el, indestel | High-low:xo, str. 3, m. el, indestel | High-low:xo, str. 1, m. gas, udestel | High-low:xo, str. 2, m. gas, udestel | High-low:xo, str. 1, m. el, udestel | High-low:xo, str. 2, m. el, udestel | |
|---|---|---|---|---|---|---|---|---|---|
| Varenummer | Med 75 mm hjul: 3189010112 / Med 100 mm hjul: 3189010212 / Med 125 mm hjul: 3189010512 | Med 75 mm hjul: 3189020112 / Med 100 mm hjul: 3189020212 / Med 125 mm hjul: 3189020512 | Med 75 mm hjul: 3189010132 / Med 100 mm hjul: 3189010232 / Med 125 mm hjul: 3189010532 | Med 75 mm hjul: 3189020132 / Med 100 mm hjul: 3189020232 / Med 125 mm hjul: 3189020532 | Med 75 mm hjul: 3189030132 / Med 100 mm hjul: 3189030232 / Med 125 mm hjul: 3189030532 | 3189110112 | 3189120112 | 3189110132 | 3189120132 |
| HMI nummer | Med 75 mm hjul: 135442 / Med 100 mm hjul: 137240 / Med 125 mm hjul: 133635 | Med 75 mm hjul: 135445 / Med 100 mm hjul: 137243 / Med 125 mm hjul: 133636 | Med 75 mm hjul: 135448 / Med 100 mm hjul: 137231 / Med 125 mm hjul: 131984 | Med 75 mm hjul: 135451 / Med 100 mm hjul: 137234 / Med 125 mm hjul: 131987 | Med 75 mm hjul: 135454 / Med 100 mm hjul: 137237 / Med 125 mm hjul: 131990 | 133638 | 133639 | 133641 | 133642 |
| Minimum brugervægt under transport (kg) | - | - | - | - | - | 22 | 22 | 22 | 22 |
| Baghjulshøjde x bredde (mm) | - | - | - | - | - | 290x60 | 290x60 | 290x60 | 290x60 |
| Drejebredde (mm) | - | - | - | - | - | 1180 | 1250 | 1180 | 1250 |
| Fodplade til adapter (mm) | - | - | - | - | - | 50-290 | 50-290 | 50-290 | 50-290 |
| Forhjul (HxB) (mm) | - | - | - | - | - | 190x50 | 190x50 | 190x50 | 190x50 |
| Hjul størrelse (mm) | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | 75/100/125 Ø (3/4/5") | - | - | - | - |
| Horisontal placering af aksel (mm) | - | - | - | - | - | 200-210 | 255-265 | 200-210 | 255-265 |
| Højde til skubbebøjle med standard massive hjul (mm) | - | - | - | - | - | 1045 | 1045 | 1045 | 1045 |
| Højde, sammenklappet (mm) | - | - | - | - | - | 460 | 460 | 460 | 460 |
| Længde (mm) | 655 (with 75 mm castors) | 795 (with 75 mm castors) | 660 (with 75 mm castors) | 795 (with 75 mm castors) | 795 (with 75 mm castors) | 795 (with standard solid wheels) | 800 (with standard solid wheels) | 795 (with standard solid wheels) | 800 (with standard solid wheels) |
| Længde med benstøtter (mm) | - | - | - | - | 1115 | 1115 | 1190 | 1115 | 1190 |
| Max. belastning (kg) | 70 | 75 | 70 | 75 | 95 | 70 | 75 | 70 | 75 |
| Max. brugervægt v. transport (kg) | - | - | - | - | - | 57 | 57 | 57 | 57 |
| Max. hældning ved brug af brugerbetjent bremse (°) | - | - | - | - | - | 7 | 7 | 7 | 7 |
| Max. nominel belastning (kg) | 85 | 90 | 88 | 94 | 116 | 94 | 99 | 97 | 103 |
| Min. venderadius (mm) | 400 | 475 | 400 | 475 | 475 | 875 | 930 | 875 | 930 |
| Plan sædevinkel (°) | (-10)-30° | (-10)-30° | (-10)-30 | (-10)-30 | (-10)-30 | (-10)-30 | (-10)-30 | (-10)-30° | (-10)-30° |
| Statisk stabilitet, nedad (°) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Statisk stabilitet, opad (°) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Statisk stabilitet, sidelæns (°) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Sædehøjde over gulv, fortil (mm) | - | - | - | - | - | 300-720 | 345-720 | 300-720 | 345-720 |
| Sædehøjde over gulv, fortil med 100 mm forhjul (mm) | 200-620 | 245-620 | 200-610 | 240-610 | 300-560 | - | - | - | - |
| Sædehøjde over gulv, fortil med 125 mm forhjul (E) (mm) | 240-660 | 285-660 | 240-650 | 280-650 | 350-600 | - | - | - | 350-600 |
| Sædehøjde over gulv, fortil med 75 mm forhjul (mm) | 170-590 | 215-590 | 170-580 | 210-580 | 270-530 | - | - | - | - |
| Total bredde (mm) | 560 | 620 | 560 | 620 | 620 | 660 | 700 | 660 | 700 |
| Total højde til kørebøjle, 100 mm forhjul (mm) | - | - | 1130 | 1130 | 1130 | - | - | - | - |
| Total højde til kørebøjle, 125 mm forhjul (mm) | - | - | 1170 | 1170 | 1170 | - | - | - | - |
| Total højde til kørebøjle, 75 mm forhjul (mm) | 1100 | 1100 | 1100 | 1100 | 1100 | - | - | - | - |
| Total længde (mm) | 670 | 830 | 670 | 830 | 830 | 1070 | 1170 | 1070 | 1170 |
| Vinkel benstøtte (°) | - | - | - | - | - | (-30)-30 | (-30)-30 | (-30)-30° | (-30)-30° |
| Vægt enhed (kg) | 13 | 13 | 16 | 17 | 18 | 22 | 22 | 25 | 26 |
| Vægt på den tungeste del (kg) | - | - | - | - | - | 18 | 18 | 21 | 22 |
Standard High-low:xo • Farve: Sort metallic • Hjul indestel: 75, 100 eller 125 mm • Hjul udestel: Forhjul: 7,5” (190 mm) Baghjul: 12,5” (290 mm) • Sædetilt: -10˚ til 30˚ • Skubbebøjle: Kun standard på udestel • Adapter: Standard (gælder dog ikke for High-low:xo indestel med el str. 3).
