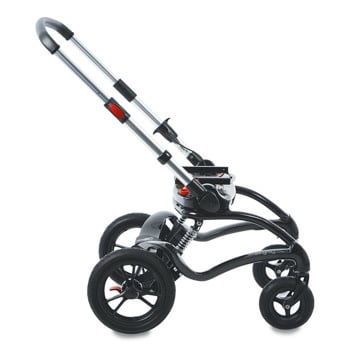

R82 Stingray Frame

Ein Untergestell für kleinere x:panda Sitzeinheiten und kleinere individuelle Sitzschalen.

Der Stingray Frame ist für kleinere x:panda Sitzeinheiten und kleinere individuelle Sitzschalen gedacht. Er verfügt genau wie der Stingray über die einzigartige 180° Drehfunktion des Sitzes. Der Stingray Frame mit seinem Karbonrahmen spielt hinsichtlich Design und Funktion in einer eigenen Liga. Der Stingray Frame hat sehr gute Fahreigenschaften, eine hervorragende Dämpfung und sichere Bremsen, da Sicherheit grundsätzlich an erster Stelle steht.

Der Stingray Frame ist in einer Größe mit schwenkbaren kleinen oder starren großen Rädern und einer Auswahl von unterschiedlichen Bremssystemen, wie z.B. Feststellbremse, Zentralbremse oder Handbremse erhältlich. Die max. Belastung des Stingray Frame beträgt 40 kg.

Eigenschaften

The Stingray Frame is foldable for storage and transportation

Faltbares Gestell

Der Stingray Frame ist einfach und leicht für den Transport faltbar.
The tilt in space function is very useful when the user needs to rest. Simply angle the complete unit into the desired position

Neigungsfunktion

Die Neigungsfunktion ist sehr nützlich, wenn sich das Kind ausruhen möchte. Die gewünschte Position ist sehr einfach einzustellen.
The Stingray complies with ISO 7176-19, for safe transportation in motor vehicles. The Stingray is approved for transportation of 40 kg user weight in vehicles

Sicherheit beim Transport in Fahrzeugen

Der Stingray Frame ist nach internationalem Standard ISO 7176-19 für den Transport in Fahrzeugen getestet. Das Stingray Untergestell kann mit Sitzeinheiten genutzt werden, die nach ISO 16840-4 getestet sind.

Varianten

Größe 1
Artikelnummer 870xxxx-x
Fußstütze, Breite x Tiefe (mm) 310x200
Fußstützenwinkel (°) (-30) - 30
Gesamtbreite (mm) 590
Höhe, Faltmaß (mm) 490
Höhe, Schiebebügel 15° (mm) 1000, 1030, 1060
Länge, Faltmaß (mm) 900
Länge, mit großen Vorderrädern (mm) 840
Max. Belastbarkeit (kg) 40
Max. Belastbarkeit beim Transport (kg) 40
Max. Nennlast (kg) 55,5
Produktgewicht (kg) 13,5
Rahmenlänge mit drehbaren Vorderrädern (H1) (mm) 740
Sitzhöhe, ab Boden (mm) 520
Untergrund Befahrbarkeit, bergab (°) 10
Untergrund Befahrbarkeit, bergauf (°) 10
Untergrund Befahrbarkeit, seitwärts (°) 10
Unterschenkellänge (mm) 140-450
Wendekreis (mm) 1020
Winkel der Sitzfläche (°) 45

Optionen

Die Vorderräder sind in den Ausführungen Vollgummi- oder Luftbereifung erhältlich.

Schwenkbare 7" Vorderräder

Die Abbildung zeigt den Stingray Frame mit schwenkbaren 7" Vorderrädern.

Starre 12” Vorderräder

Die Abbildung zeigt den Stingray Frame mit starren 12" Vorderrädern.

Der Stingray Frame kann mit einer einzelnen oder zentralen Feststellbremse ausgestattet werden.

Einzeln

Der Stingray Frame kann mit einer einzelnen Feststellbremse konfiguriert werden.

Zentral (Option)

Optional kann der Stingray Frame mit einer zentralen Feststellbremse konfiguriert werden.

Der Stingray Frame kann wahlweise mit oder ohne Handbremse konfiguriert werden.

Mit Handbremse (Option)

Der Stingray Frame kann optional mit einer Handbremse ausgestattet werden.

Ohne Handbremse

Der Stingray Frame kann ohne Handbremse konfiguriert werden.

Der Stingray Frame kann für x:panda Sitze Größe 1 und Größe 2 S/M bzw. Panda Futura Größe 1, 2 und 2,5 verwendet werden.

x:panda

Die Abbildung zeigt den Stingray Frame mit einem x:panda Sitz.

Panda Futura

Die Abbildung zeigt den Stingray Frame mit einem Panda Futura Sitz.
