R82 Multi Frame

Ein leichtes und unkompliziertes Sitzschalenuntergestell für freitragende Sitze.

Der Multi Frame ist ein innovatives und leichtes Sitzschalenuntergestell. Der Multi Frame ist besonders geeignet für selbsttragende Sitzsysteme und Sitzschalen mit Rückenwinkelverstellung, wie der x:panda und Panda Futura. Der Schiebegriff ist unabhängig vom Rücken an der Schale angebracht und lässt viel Raum für die Schale bzw. deren Bewegungen bzw. Verstellungen. Durch sein geringes Gewicht ist der Multi Frame einfach und leicht in der Handhabung. Er verfügt wie auch der Combi Frame:x über die patentierte Höhenverstellung, die unabhängig von der Radgröße gewählt werden kann.

Der Multi Frame ist in drei Größen erhältlich. In der Grundversion ist der Multi Frame bereits mit winkelverstellbarem Schiebebügel, Feststellbremse und Kippsicherung ausgestattet. Der Multi Frame ist nach ISO 16840-4 für den Transport von Personen in Kraftfahrzeugen getestet und zugelassen.

Eigenschaften

Simple to operate tilt in space with the minimum of moving parts

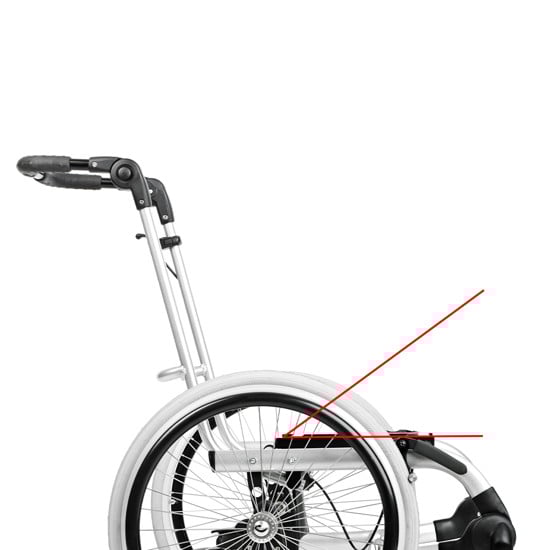

Neigungsverstellung

Die Sitzneigung ist einfach um bis zu 40° einstellbar.
Mount a Panda Futura or x:panda seat on the Multi Frame

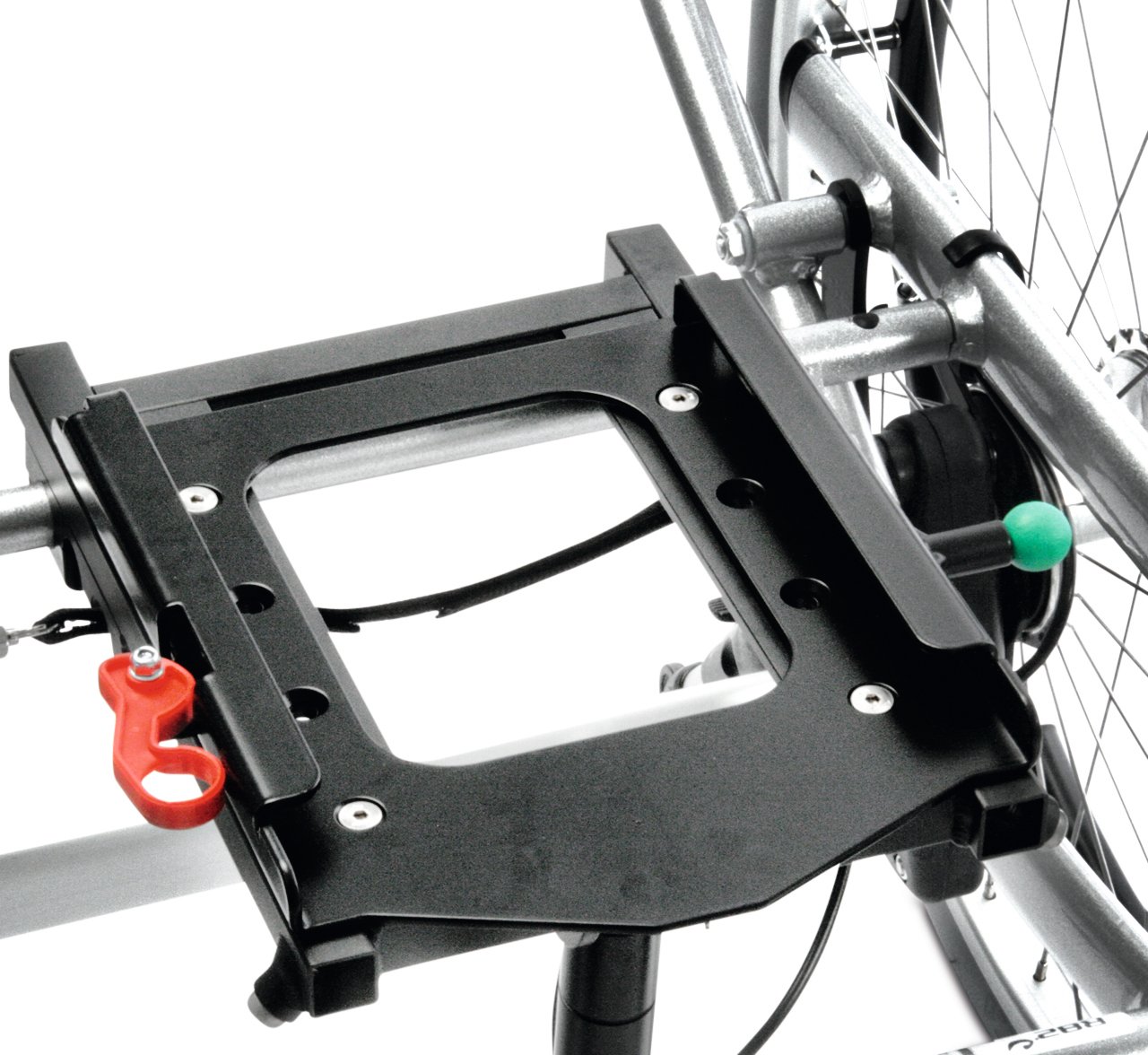

Sitzadapter

Der Adapter ermöglicht die einfache und schnelle Befestigung von x:panda, Panda und individuellen Sitzschalen auf dem Multi Frame. Crashgetestet.
Mount a Panda Futura or x:panda seat on the Multi Frame

Geeignet für diverse Sitzsysteme

Verschiedene andere Sitzsysteme oder Sitzschalen können in Kombination mit dem Multi Frame genutzt werden, wenn diese die entsprechenden Standards erfüllen.
The Multi Frame complies with ISO 7176-19, transporting users in motor vehicles.The Multi Frame can be used with seat units that complies with ISO 16840-4

Sicherer Transport in Fahrzeugen

Der Multi Frame wurde für den Transport in Fahrzeugen entsprechend ISO 7176-19 geprüft und zugelassen. Die Prüfung und Zulassung des Multi Frame erfolgte sowohl mit den x:panda- und Panda Futura-Sitzen.

Varianten

Größe 1
Größe 2
Größe 3
Artikelnummer 9711xxxx0 9721xxxx0 9731xxxx0
HMV-Nummer 26.99.01.1055 26.99.01.1055 26.99.01.1055
Breite zwischen 22"-Rädern, mit Trommelbremse (mm) 430 480 530
Breite zwischen 22"-Rädern, ohne Trommelbremse (mm) 440 490 540
Breite, innen (mm) 340 390 440
Fußstütze bis Adapterplatte (mm) 50-340 50-340 50-340
Gesamtbreite 22"-Räder & Trommelbremse (mm) 430 480 530
Gesamtbreite mit 12,5"-Rädern (mm) 590 640 690
Gesamtbreite mit 22"-Rädern (mm) 590 640 690
Greifring Durchmesser (mm) 480 480 480
Höhe gefaltet mit 12½“-Hinterrädern (mittlere Position) (mm) 470 470 470
Höhe gefaltet mit 22“-Hinterrädern (mittlere Position) (mm) 560 560 560
Höhe gefaltet ohne Hinterrädern (mittlere Position) (mm) 400 400 400
Höhe, Schiebebügel 15° (mm) 915 915 915
Höhe, Schiebebügel 30° (mm) 850 850 850
Länge gefaltet mit 12½“-Hinterrädern (mm) 730 730 730
Länge, gefaltet, mit 22"-Rädern (mm) 850 850 850
Länge, gefaltet, mit 22“-Hinterrädern (mm) 850 850 850
Länge, mit 12½"-Rädern (mm) 640 640 690
Länge, mit 22"-Rädern (mm) 750 750 800
Länge, Schiebebügel (mm) 225 225 225
Massengerät mit 22"-Lufträdern und Luftvorderrädern (kg) 14 14 14
Max. Belastbarkeit (kg) 100 100 100
Max. Belastbarkeit beim Transport (kg) 100 100 100
Max. Nennlast (kg) 115 115 115
Produktgewicht mit 12,5"-Rädern und massiven Vorderrädern (kg) 13 13 13
Sitzbreite, innen (mm) 245 295 345
Sitzhöhe, ab Boden (mm) 395, 425, 455 395, 425, 455 395, 425, 455
Winkel der Sitzfläche (°) 0 - 30, 35, 40 0 - 30, 35, 40 0 - 30, 35, 40

Optionen

Das Multi Frame Sitzschalenuntergestell ist in einer Farbe erhältlich.

Silber

Multi Frame Sitzschalenuntergestell in der Rahmenfarbe Silber.

Die Hinterräder sind in 2 Größen erhältlich.

12½” Vollgummibereifung

Hinterräder mit 12½” Vollgummibereifung.

22” Vollgummibereifung

Hinterräder mit 22” Vollgummibereifung.

12½” Luftbereifung

Hinterräder mit 12½” Luftbereifung.

22” Luftbereifung

Hinterräder mit 22” Luftbereifung.

Die Bremsen für den Multi Frame sind in verschiedene Ausführungen erhältlich.

Feststellbremse (Standard)

Die Feststellbremse gehört zur Standardausführung.

Trommelbremse für 12,5"

Optional kann die 12,5" Ausführung mit einer Trommelbremse ausgestattet werden.

Trommelbremse für 22"

Optional kann die 22" Ausführung mit einer Trommelbremse ausgestattet werden.

Die Vorderräder sind in verschiedenen Ausführungen erhältlich.

7" Luftbereifung, Grau/Schwarz

Für die 22” Ausführung ist die 7” Luftbereifung in Grau und für die 12½“ Ausführung die 7” Luftbereifung in Schwarz erhältlich.

7" Vollgummibereifung, Grau/Schwarz

Für die 22” Ausführung ist die 7” Vollgummibereifung in Grau und für die 12½“ Ausführung die 7” Vollgummibereifung in Schwarz erhältlich.

Der Multi Frame ist für viele Sitzsysteme bestens geeignet. Zum Befestigen eines x:panda in den Größen 1-3 (x:panda Größe 4 nur in schmal und mittel) oder eines Panda Futura der Größen 1-5. Hier wird die Adapterplatte von R82 verwendet. Der Panda Futura 5 und der x:panda Größe 3 (und Größe 4 in schmal und mittel) kann wahlweise auch direkt auf der Grundplatte verschraubt werden.

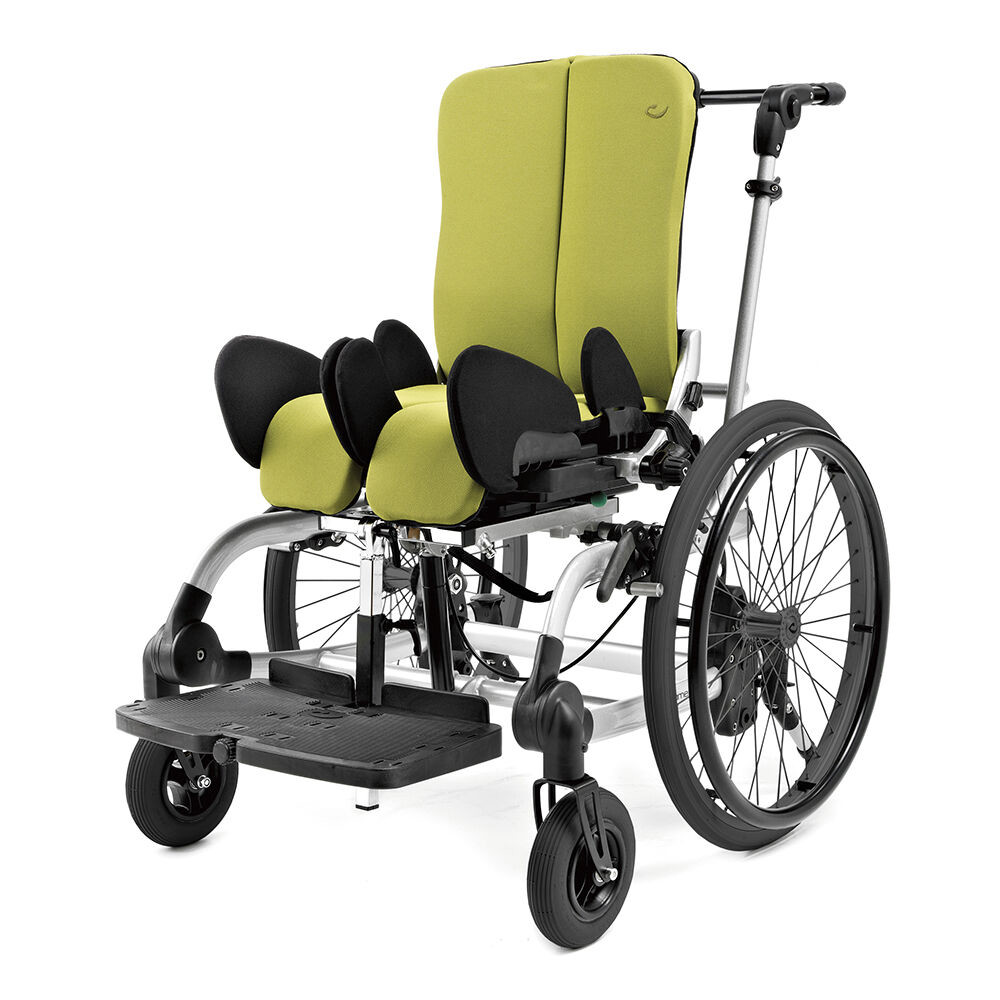

x:panda

Der x:panda kann auf dem Multi Frame befestigt werden. Der x:panda Größe 4 nur in schmal und mittel.

Panda Futura

Der Panda Futura Größe 1-5 kann, in Verbindung mit der Adapterplatte von R82, auf dem Multi Frame befestigt werden.

Multi Frame für x:panda Größe 3, 4 und Panda Futura 5

Multi Frame zum Verschrauben von x:panda Sitz Größe 3 und 4 und Panda Futura 5.

Wenn der Sitz direkt auf der Grundplatte verschraubt wird, ist die R82 Adapterplatte nicht erforderlich!

Grundplatte

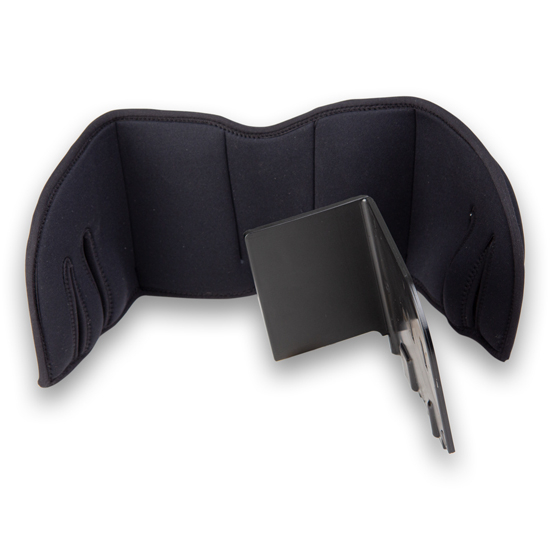

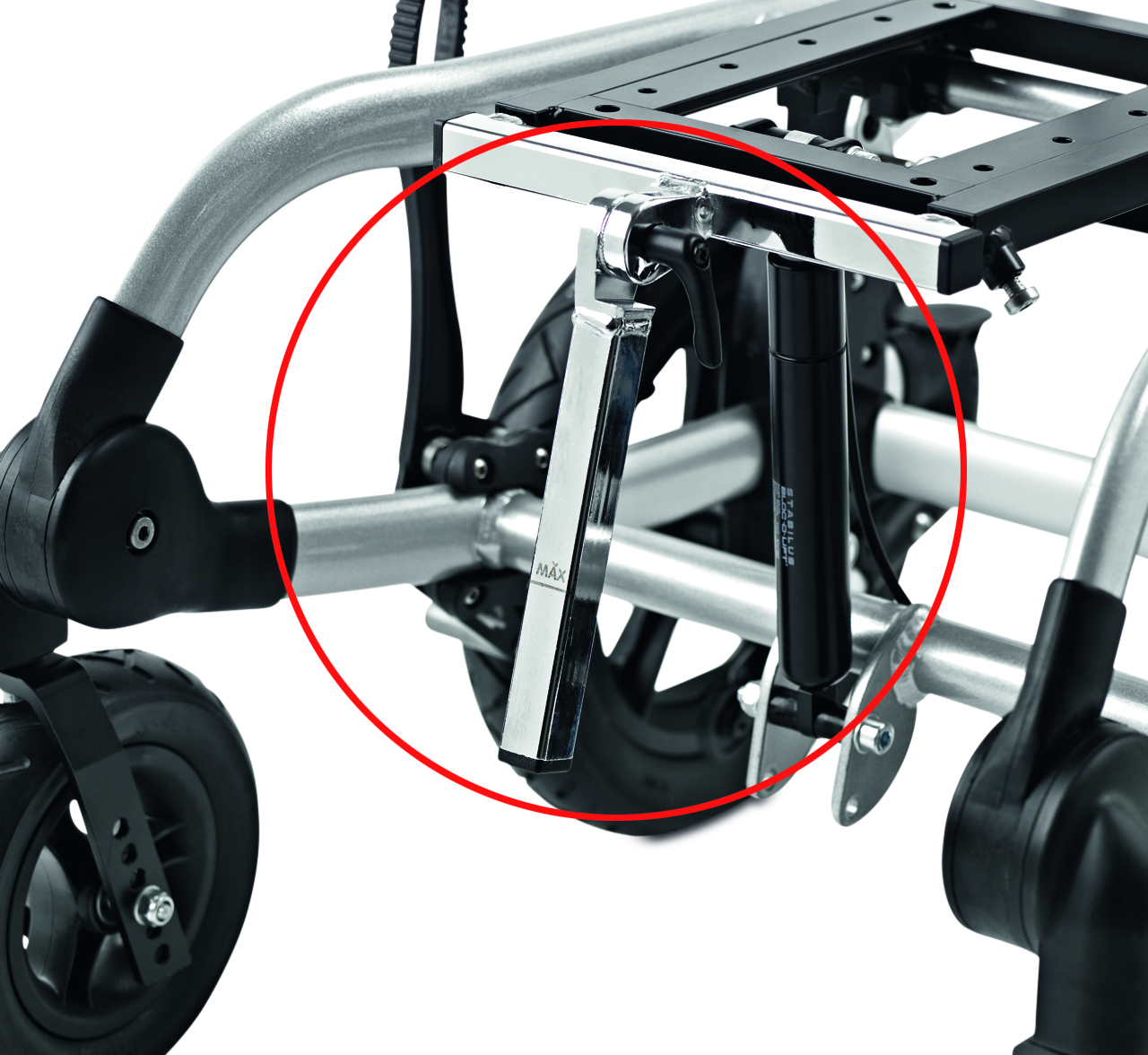

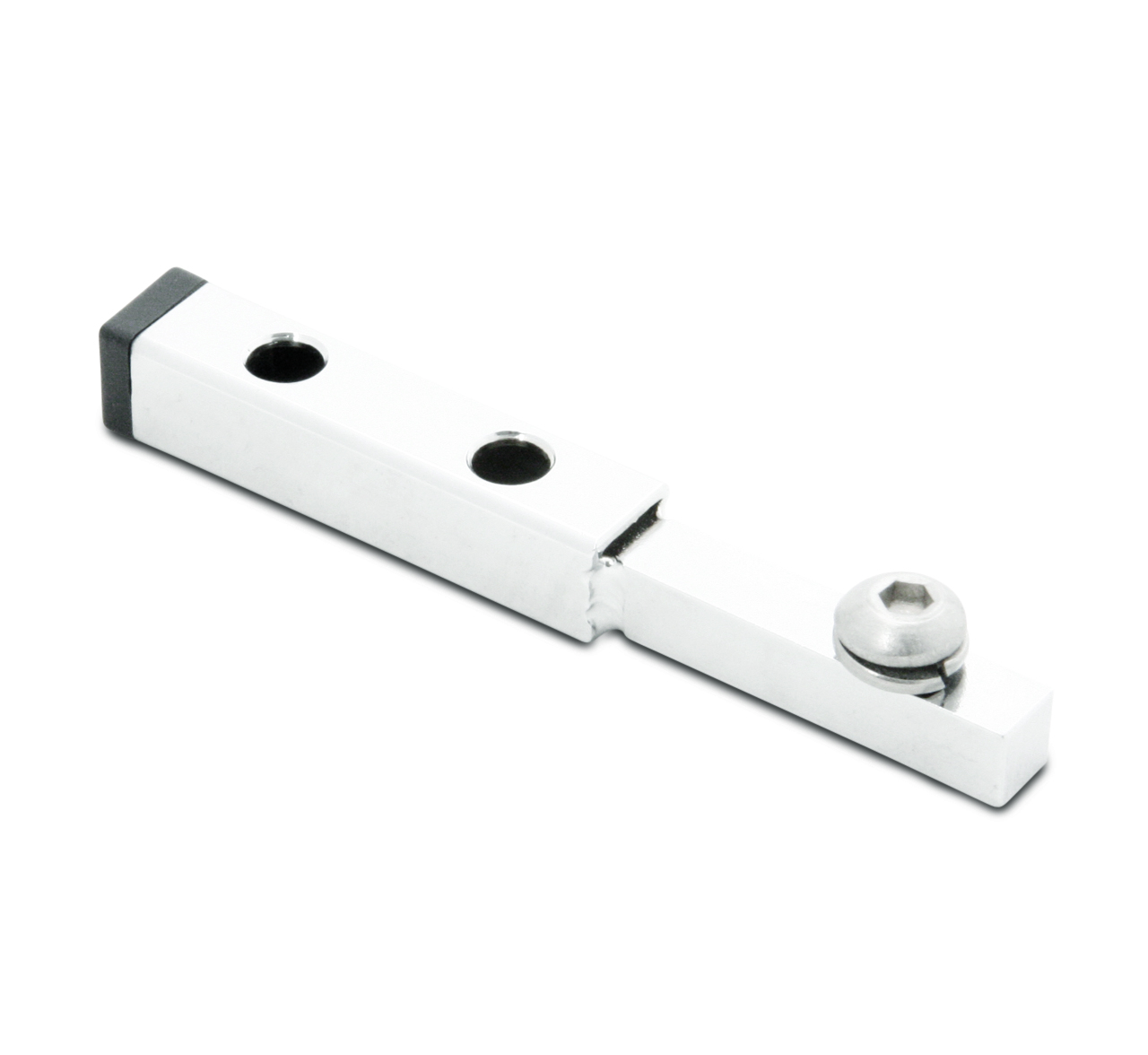

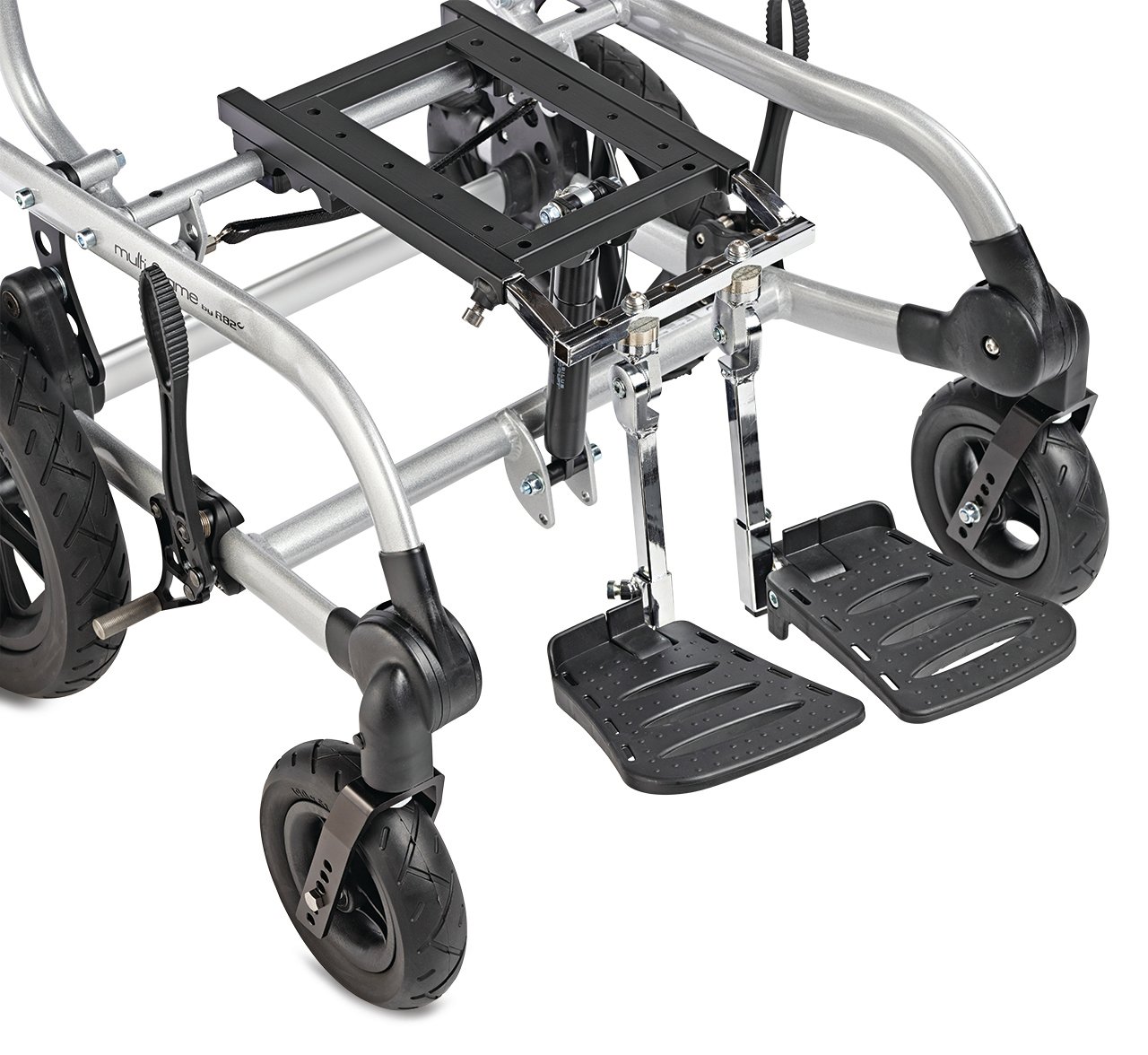

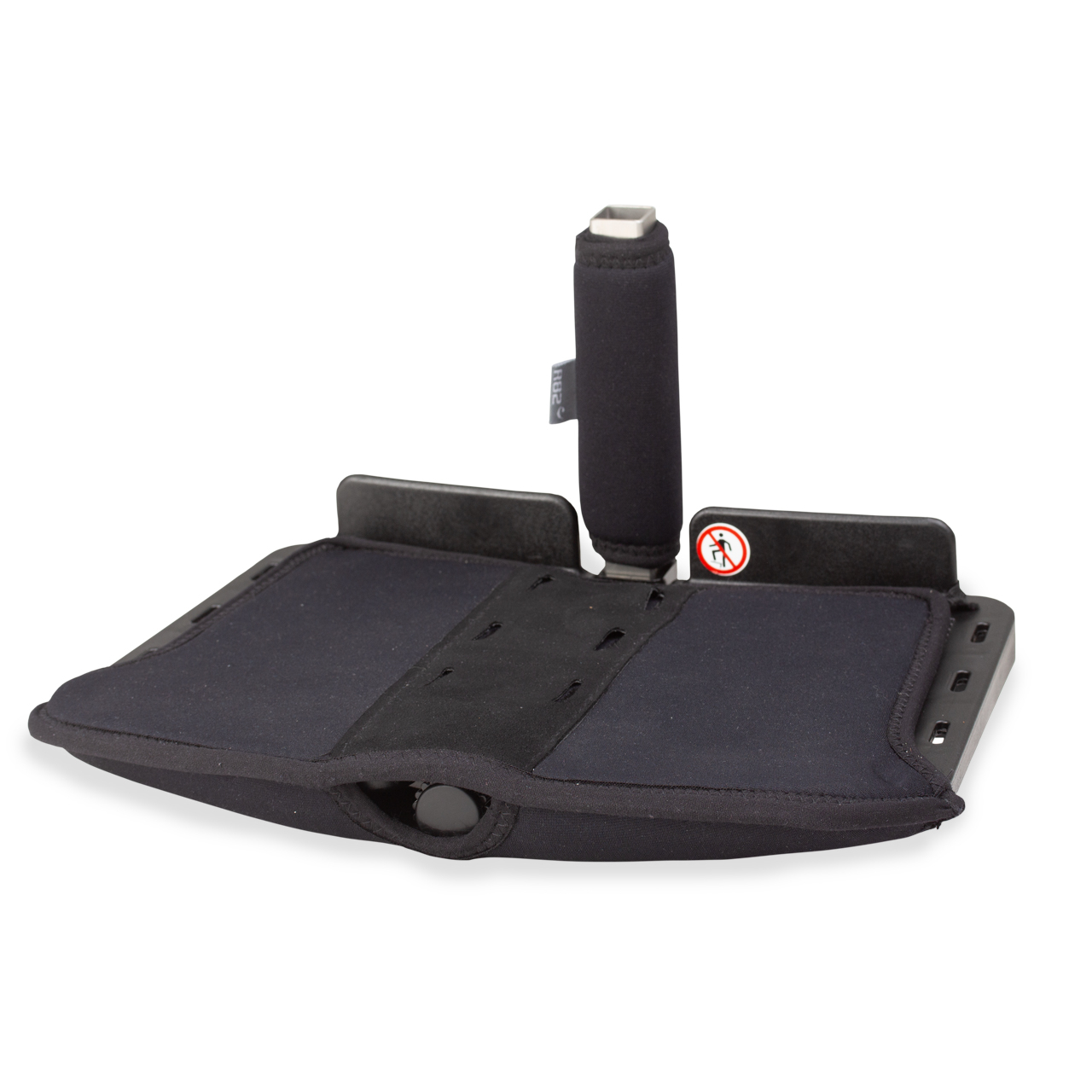

Der Sitzträger ist vorbereitet zur direkten Montage von Sitzen und Fußstützen. Alternativ kann ein Adapter montiert werden.
